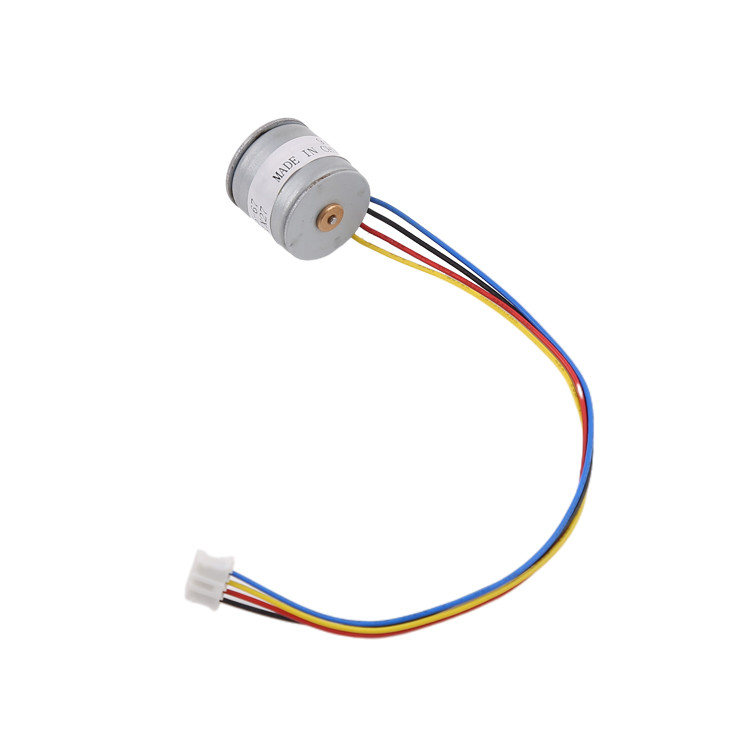

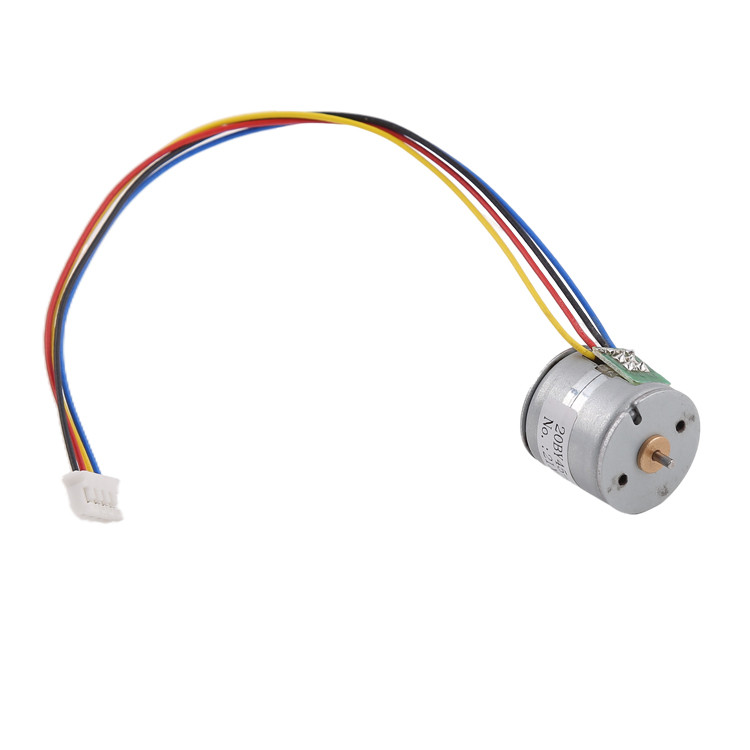

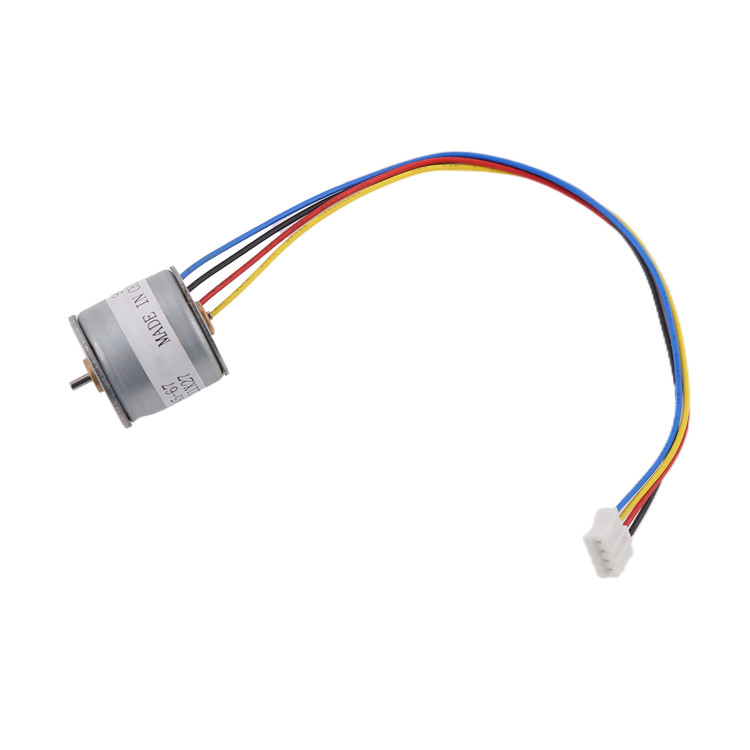

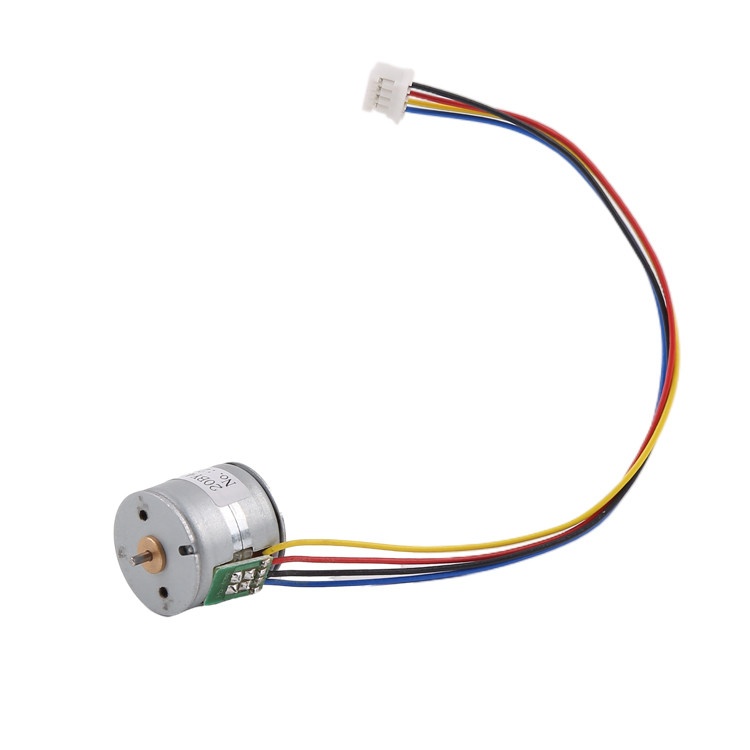

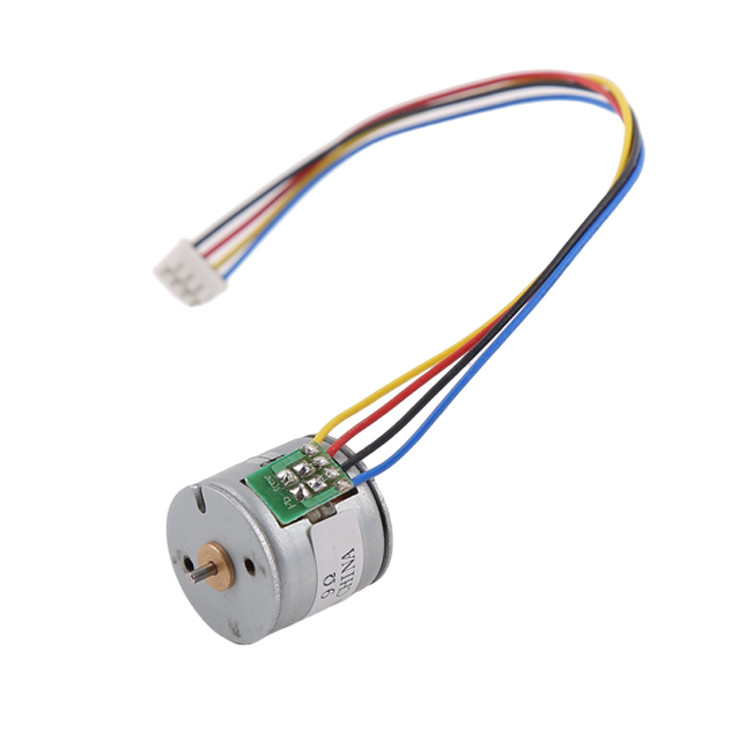

20 mm Μικροβήμα κινητήρα μπορεί να ταιριάζει με κιβώτιο ταχυτήτων 18°/βήμα 2 φάσεις
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | VIC-TECH |
Πιστοποίηση | RoHS |
Αριθμό μοντέλου | 20BY45 |
Ποσότητα παραγγελίας min | 1 μονάδα |
Τιμή | $1~$3/unit |
Συσκευασία λεπτομέρειες | Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο. |
Χρόνος παράδοσης | 10~30 ημέρες μετά την παραλαβή της πληρωμής δείγματος |
Όροι πληρωμής | MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C |
Δυνατότητα προσφοράς | 100000\ μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΣχήμα αριθ. | 20BY45 | Τύπος κινητήρα | Μικρο-βήμα διπολικός κινητήρας |
---|---|---|---|
Γωνία βήματος | 18°/step | Μέγεθος κινητήρα | 20 χιλιοστά |
Αριθ. των φάσεων | 2 φάσεις | Ελάχιστη ποσότητα παραγγελίας | 1 μονάδα |
Περιγραφή
Αυτός ο σταδιακός κινητήρας μόνιμου μαγνήτη έχει διάμετρο 20 mm, έχει ροπή 60gf.cm και μπορεί να φτάσει σε μέγιστη ταχύτητα 3000rpm.
Αυτός ο κινητήρας μπορεί επίσης να προστεθεί στο κιβώτιο ταχυτήτων, η γωνία βήματος του κινητήρα είναι 18 μοίρες, δηλαδή 20 βήματα ανά στροφή.η ανάλυση γωνίας περιστροφής της επιρροής επιβράδυνσης του κινητήρα μπορεί να φθάσει το 0Εφαρμόζεται σε πολλές ανάγκες, ακριβής έλεγχος της θέσης περιστροφής.
Η αντίσταση της τροχιάς του κινητήρα είναι 9Ω/φάση και έχει σχεδιαστεί για χαμηλή τάση κίνησης (περίπου 5V DC).Μπορούμε να ρυθμίσουμε την αντίσταση της τροχιάς για να ταιριάζει.
Επιπλέον, υπάρχουν δύο βίδες M2 στο κάλυμμα του κινητήρα, που χρησιμοποιούνται για τη στερέωση με το κιβώτιο ταχυτήτων.
Ο σύνδεσμός του είναι 2.0mm pitch (PHR-4), και μπορούμε να το αλλάξουμε σε άλλο τύπο αν ο πελάτης θέλει.
Ως εκ τούτου, το προϊόν αυτό μπορεί να χρησιμοποιηθεί όπου απαιτείται ακριβής έλεγχος θέσης.
Παράμετροι
Τύπος κινητήρα | Μικροβιομηχανία |
Αριθμός φάσης | Φάση 2 |
Γωνία βήματος | 18°/βήμα |
Αντίσταση περιστροφής ((25°C) | 10Ω ή 31Ω/φάση |
Τετάρτη | 6V συνεχής |
Τρόπος οδήγησης | 2-2. |
Μέγιστη συχνότητα εκκίνησης | 900 Hz ((min) |
Μέγιστη συχνότητα απόκρισης | 1200 Hz ((min) |
Στροφή ανάσυρσης | 25g.cm ((600 PPS) |
Σχέδιο σχεδιασμού
Διάγραμμα ροπής VS συχνότητας
Εφαρμογή του υβριδικού βήμα κινητήρα
Χαρακτηριστικά και πλεονεκτήματα
1. υψηλής ακρίβειας τοποθέτηση
Δεδομένου ότι τα βήματα κινούνται σε ακριβή επαναλαμβανόμενα βήματα, υπερέχουν σε εφαρμογές που απαιτούν ακριβή
τοποθέτηση, με βάση τον αριθμό των βημάτων που κινείται ο κινητήρας
2. Ανώτατη ακρίβεια ελέγχου ταχύτητας
Οι ακριβείς αυξήσεις του κινήματος επιτρέπουν επίσης έναν εξαιρετικό έλεγχο της ταχύτητας περιστροφής για τη διαδικασία
Η ταχύτητα περιστροφής καθορίζεται από τη συχνότητα των παλμών.
3. λειτουργία παύσης και αναμονής
Με τον έλεγχο της κίνησης, ο κινητήρας έχει λειτουργία κλειδώματος (υπάρχει ρεύμα μέσω των περιτυλίξεων του κινητήρα, αλλά
Ο κινητήρας δεν περιστρέφεται) και εξακολουθεί να υπάρχει ροπή στάθμευσης.
4. Μακροχρόνια ζωή και χαμηλή ηλεκτρομαγνητική παρεμβολή
Ο κινητήρας βήματος δεν έχει βούρτσες, και δεν χρειάζεται να μετατοπιστεί από βούρτσες όπως ένα βούρτσο
Δεν υπάρχει τριβή των βούρτσων, γεγονός που αυξάνει τη διάρκεια ζωής, δεν έχει ηλεκτρικές σπίθες και μειώνει τις ηλεκτρομαγνητικές παρεμβολές.
Εφαρμογή μικροστρόφου κινητήρα
Εκτυπωτής
Μηχανές και συσκευές για την κατασκευή υφασμάτων
Βιομηχανικός έλεγχος
Κλιματισμός
Αρχή λειτουργίας του σταδιακού κινητήρα
Όταν ο κινητήρας πρέπει να περιστραφεί, ο κινητήρας θα
Οι παλμοί αυτοί ενεργοποιούν τον κινητήρα σταπ σε μια καθορισμένη σειρά,
Για να εξασφαλιστεί ότι το όχημα είναι σε θέση να περιστρέφεται σε μια καθορισμένη κατεύθυνση (στο χρονοδιάγραμμα ή αντίστροφα με το χρονοδιάγραμμα του ρολογιού).
Κάθε φορά που ο κινητήρας λαμβάνει έναν παλμό από τον οδηγό, θα περιστρέφεται με γωνία βήματος (με πλήρη κίνηση βήματος),και η γωνία περιστροφής του κινητήρα καθορίζεται από τον αριθμό των παλμών που οδηγούνται και τη γωνία βήματος.
Χρονοδιάγραμμα
Αν έχουμε δείγματα σε αποθέματα, μπορούμε να τα στείλουμε σε 3 ημέρες.
Εάν δεν έχουμε δείγματα σε αποθέματα, πρέπει να τα παράγουμε, ο χρόνος παραγωγής είναι περίπου 20 ημερολογιακές ημέρες.
Για την μαζική παραγωγή, ο χρόνος παράδοσης εξαρτάται από την ποσότητα της παραγγελίας.
Συσκευή
Τα δείγματα συσκευάζονται σε σφουγγάρι αφρού με χαρτόκουτο και αποστέλλονται με ταχυδρομική αποστολή.
Η μαζική παραγωγή, οι κινητήρες συσκευάζονται σε κυματοειδή κουτιά με διαφανή ταινία έξω. (αεροπορία)
Εάν αποστέλλεται μέσω θαλάσσης, το προϊόν θα συσκευάζεται σε παλέτες
Μέθοδος πληρωμής και όροι πληρωμής
Για δείγματα, γενικά δεχόμαστε Paypal ή Alibaba.
Για μαζική παραγωγή, δεχόμαστε πληρωμή T/T.
Για δείγματα, συλλέγουμε πλήρη πληρωμή πριν την παραγωγή.
Για μαζική παραγωγή, μπορούμε να δεχτούμε 50% προκαταβολή πριν από την παραγωγή, και να συλλέξουμε το υπόλοιπο 50% πληρωμή πριν από την αποστολή.
Αφού συνεργαστούμε παραγγείλουμε περισσότερες από 6 φορές, θα μπορούσαμε να διαπραγματευτούμε άλλους όρους πληρωμής όπως A / S (μετά την εμφάνιση)
