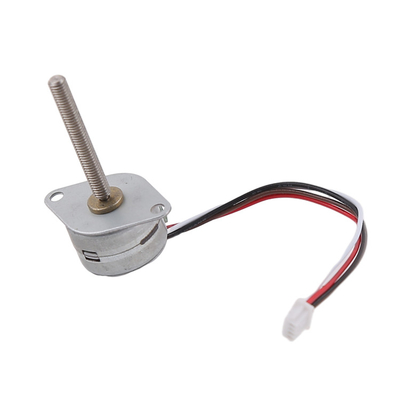

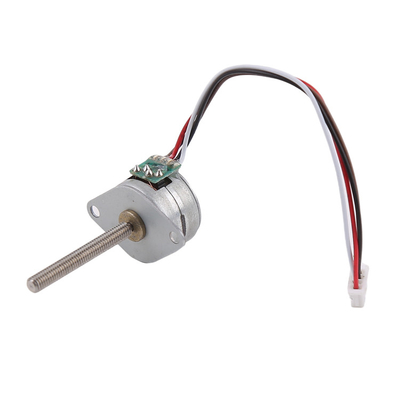

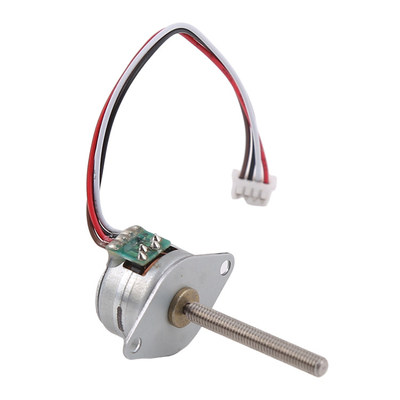

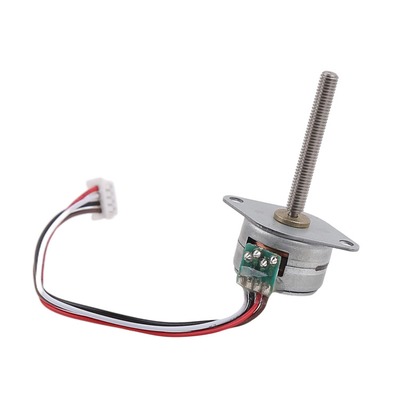

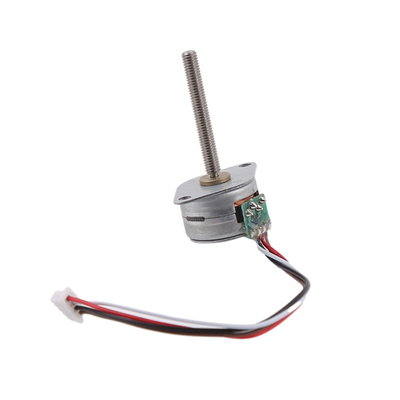

15by μικροβήμα κινητήρα 2 φάσης 4 καλωδίων 18 βαθμών μόνιμος μαγνήτης βήμα κινητήρας με σπειροειδή άξονα
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM1519 |
| Ποσότητα παραγγελίας min | 1 μονάδα |
| Τιμή | $5~7/unit |
| Συσκευασία λεπτομέρειες | Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο. |
| Χρόνος παράδοσης | 10~30 ημέρες μετά την παραλαβή της πληρωμής δείγματος |
| Όροι πληρωμής | MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C |
| Δυνατότητα προσφοράς | 100000\ μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Σχήμα αριθ. | VSM1519 | Φάση | 2, 2 |
|---|---|---|---|
| ρεύμα / φάση | 0.2A | Διάταξη | 5.0V |
| Αντίσταση σπείρας | 40Ω±10% | Αγγελάκι | 18 |
| Βάρος του κινητήρα | 6G | Πιστοποίηση | RoHS |
Περιγραφή προϊόντων
Περιγραφή
Ο VSM1519 είναι ένας μικρο-αποστατικός κινητήρας ακριβείας.που μπορεί να χρησιμοποιηθεί άμεσα ως ενεργοποιητής για την επίτευξη των ενεργειών που απαιτούνται από τους πελάτες.
Η βασική γωνία του κινητήρα βήματος είναι 18 μοίρες, και ο κινητήρας τρέχει 20 βήματα κάθε εβδομάδα.
Το εικονίδιο του τμήματος εισόδου του κινητήρα είναι ελαφρύ, αλλά μπορεί να αλλάξει σε καλώδιο FPC, PCB και άλλες μορφές σύμφωνα με τις απαιτήσεις του πελάτη
Ταυτόχρονα, μπορούμε να ολοκληρώσουμε το αντίστοιχο σύστημα κίνησης για να ανταποκριθούμε στις ανάγκες των πελατών!
Η ομάδα μας έχει πάνω από 10 χρόνια εμπειρίας στο σχεδιασμό, την ανάπτυξη και την παραγωγή μικροκινητήρων, έτσι ώστε να μπορούμε να αναπτύξουμε και να σχεδιάσουμε προϊόντα σύμφωνα με τις ειδικές ανάγκες των πελατών!
Η ζήτηση των πελατών είναι η κατεύθυνση των προσπαθειών μας, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε
Παράμετροι
| Ονομασία του προϊόντος | 15 mm ΜΙΚΡΟΣΤΡΕΠΕΡΟΣ ΜΟΤΟΡΙΟΣ |
| Μοντέλο | VSM1519 |
| Μαξ. Συχνότητα εκκίνησης | 500 PPS min. (AT 3,0 V DC) |
| Μαξ. Συχνότητα αποσύνδεσης | 560 PPS min. (AT 3,0 V DC) |
| ΤΡΑΒΑΣΕΙΣ ΠΡΟΣΟΧΗ | 5 gf-cm min. (AT 200PPS, 3.0V DC) |
| ΤΡΑΒΑΣΕΙΣ ΤΟΜΠΙΑΣ | 6 gf-cm min. (AT 200 PPS, 3.0V DC) |
| ΚΛΑΣΙΑ ΑΙΣΟΛΗΣΗΣ | ΚΛΑΣΙΑ Ε ΓΙΑ ΚΟΙΛΕΣ |
| Δυνατότητα μόνωσης | 100V AC για ένα δευτερόλεπτο |
| Αντίσταση στην μόνωση | 50MΩ (DC 500V) |
| ΕΠΙΤΡΟΠΟΣ ΤΗΣ ΤΗΜΕΡΑΤΟΡΙΑΣ ΕΠΙΤΡΟΠΟΥ | -15~+55 °C |
| Υπηρεσία OEM & ODM | ΕΠΙΧΡΙΣΤΗΤΑ |
Σχέδιο σχεδιασμού
Παράδειγμα του ίδιου τύπου
Σχετικά με το διάγραμμα ροπής του μικροσκοπικού κινητήρα βήματος
ΕφαρμογήΠερί μικροστρόφου κινητήρα
Οι μικροκινητήρες μας γενικά έχουν γωνία 18 μοίρες.
Αυτό σημαίνει ότι χρειάζονται 20 βήματα για να περιστραφεί μια στροφή.
Η γωνία βήματος του κινητήρα σχετίζεται με τον εσωτερικό σχεδιασμό του στατήρα.
Έχουμε μικρο-στροπικούς κινητήρες με διαφορετικές διαμέτρους, και η ροπή του κινητήρα σχετίζεται με το μέγεθός του.
Εδώ είναι η σχέση μεταξύ της διάμετρου του κινητήρα και της ροπής (με κατάλληλη συχνότητα λειτουργίας, σε ονομαστική τάση):
6 mm κινητήρας: περίπου 1 g*cm
8mm κινητήρας: περίπου 3g*cm
10 mm κινητήρας: περίπου 5 g*cm
15 mm κινητήρας: περίπου 15 g*cm
20 mm κινητήρας: περίπου 40 g*cm
Εφαρμογή
Η ταχύτητα του κινητήρα καθορίζεται από τη συχνότητα οδήγησης και δεν έχει καμία σχέση με το φορτίο (εκτός αν χάνει βήματα).
Λόγω της υψηλής ακρίβειας ελέγχου της ταχύτητας των σταπ κινητήρων, με έναν οδηγό που ελέγχει το βήμα μπορείτε να επιτύχετε πολύ ακριβή θέση και έλεγχο της ταχύτητας.Οι μοτέρ σταπ είναι ο κινητήρας επιλογής για πολλές εφαρμογές ελέγχου κίνησης ακριβείας.
Υπηρεσία προσαρμογής
Ο σχεδιασμός του κινητήρα μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων:
Διάμετρος κινητήρα: έχουμε κινητήρα διαμέτρου 6mm, 8mm, 10mm, 15mm και 20mm
Αντίσταση τροχιάς/ ονομαστική τάση: η αντίσταση τροχιάς είναι ρυθμιζόμενη και με υψηλότερη αντίσταση, η ονομαστική τάση του κινητήρα είναι υψηλότερη.
Σχεδιασμός στηρίγματος/μήκος καλωδιακής βίδες: εάν ο πελάτης επιθυμεί τη στήριξη να είναι μεγαλύτερη/κόκκινη, με ειδικό σχεδιασμό όπως οπές τοποθέτησης, είναι ρυθμιζόμενη.
PCB + καλώδια + συνδετήρας: Ο σχεδιασμός PCB, το μήκος καλωδίου και το βάθος του συνδετήρα είναι όλα ρυθμιζόμενα, μπορούν να αντικατασταθούν σε FPC εάν το απαιτήσουν οι πελάτες.
Χρόνος προετοιμασίας και πληροφορίες συσκευασίας
Ημερομηνία λήξης των δειγμάτων:
Τυπικοί κινητήρες σε αποθέματα: εντός 3 ημερών
Τυποποιημένοι κινητήρες εκτός αποθέματος: εντός 15 ημερών
Προϊόντα προσαρμοσμένα: Περίπου 25~30 ημέρες (με βάση την πολυπλοκότητα της προσαρμογής)
Χρόνος προετοιμασίας για την κατασκευή νέου καλούπιου: γενικά περίπου 45 ημέρες
Προθεσμία για μαζική παραγωγή: βάσει της ποσότητας παραγγελίας
Συσκευή:
Τα δείγματα συσκευάζονται σε σφουγγάρι αφρού με χαρτόκουτο και αποστέλλονται με ταχυδρομική αποστολή.
Η μαζική παραγωγή, οι κινητήρες συσκευάζονται σε κυματοειδή κουτιά με διαφανή ταινία έξω. (αεροπορία)
Εάν αποστέλλεται μέσω θαλάσσης, το προϊόν θα συσκευάζεται σε παλέτες
Μέθοδος αποστολής
Για δείγματα και αεροπορική αποστολή, χρησιμοποιούμε Fedex/TNT/UPS/DHL.(5~12 ημέρες για ταχεία εξυπηρέτηση)
Για ναυτιλία θαλάσσης, χρησιμοποιούμε το μεταφορικό μας πράκτορα, και ναυτιλία από το λιμάνι της Σαγκάης.(45~70 ημέρες για θαλάσσια μεταφορά)
Γενικές ερωτήσεις
1- Είστε κατασκευαστής;
Ναι, είμαστε μια κατασκευή, και παράγουμε κυρίως μοτέρ βήματος.
2-Πού είναι το εργοστάσιό σας;
Το εργοστάσιο μας βρίσκεται στο Τσανγκτσόου, Τζιανγκσού.
3Μπορείτε να μου δώσετε δωρεάν δείγματα;
Όχι, δεν παρέχουμε δωρεάν δείγματα.
4Ποιος πληρώνει τα έξοδα αποστολής; Μπορώ να χρησιμοποιήσω το λογαριασμό αποστολής μου;
Οι πελάτες πληρώνουν το κόστος αποστολής.
Αν νομίζετε ότι έχετε φθηνότερη / πιο βολική μέθοδο αποστολής, μπορούμε να χρησιμοποιήσουμε το λογαριασμό αποστολής σας.
5Μπορώ να παραγγείλω έναν κινητήρα;
Δεν έχουμε MOQ, και μπορείτε να παραγγείλετε μόνο ένα δείγμα.
Αλλά σας συνιστούμε να παραγγείλετε λίγο περισσότερο, σε περίπτωση που ο κινητήρας καταστραφεί κατά τη διάρκεια των δοκιμών σας, και μπορείτε να έχετε ένα εφεδρικό.
6Αναπτύσσουμε ένα νέο έργο, μπορείτε να μας δώσετε υπηρεσίες προσαρμογής;
Έχουμε πάνω από 20 χρόνια εμπειρίας στη βιομηχανία σταπ κινητήρων.
Έχουμε αναπτύξει πολλά έργα, μπορούμε να παρέχουμε πλήρη προσαρμογή από το σχέδιο σχεδιασμού μέχρι την παραγωγή.
Είμαστε βέβαιοι ότι μπορούμε να σας δώσουμε μερικές συμβουλές/προτάσεις για το πρότζεκτ του βήμα κινητήρα σας.
Αν ανησυχείτε για εμπιστευτικά θέματα, ναι, μπορούμε να υπογράψουμε ένα συμβόλαιο μυστικότητας.
7- Πουλάτε οδηγούς;
Ναι, πουλάμε οδηγούς, είναι κατάλληλοι μόνο για προσωρινές δοκιμές, όχι για μαζική παραγωγή.
Δεν παράγουμε οδηγοί, παράγουμε μόνο μοτέρ βήματος.
Συχνές Ερωτήσεις
1.Ο κινητήρας είναι τετραφάση έξι καλώδια, και ο οδηγός σταπτέρ κινητήρα όσο η λύση τέσσερα καλώδια, πώς να χρησιμοποιήσετε;
Για τον τετραφάσιο κινητήρα έξι καλωδίων, τα δύο καλώδια στη μέση της βρύσης μένουν κρεμασμένα και τα άλλα τέσσερα καλώδια συνδέονται με τον οδηγό.
2.Το εύλογο εύρος παραγωγής θερμότητας από σταπτήρα:
Το βαθμό στον οποίο επιτρέπεται η παραγωγή θερμότητας από τον κινητήρα εξαρτάται σε μεγάλο βαθμό από το επίπεδο εσωτερικής μόνωσης.Έτσι, όσο το εσωτερικό δεν υπερβαίνει τους 130 βαθμούς, ο κινητήρας δεν θα βλάψει το δαχτυλίδι, και η θερμοκρασία της επιφάνειας θα είναι κάτω από 90 βαθμούς σε αυτό το σημείο.Απλή μέθοδος μέτρησης θερμοκρασίας θερμόμετρος ωφέλιμου σημείου, μπορείτε επίσης να καθορίσετε κατά προσέγγιση: με το χέρι μπορεί να αγγίξει περισσότερο από 1-2 δευτερόλεπτα, όχι περισσότερο από 60 μοίρες, με το χέρι μπορεί να αγγίξει μόνο, περίπου 70-80 μοίρες, μερικές σταγόνες νερού γρήγορα εξατμίζεται,Είναι πάνω από 90 μοίρες.
