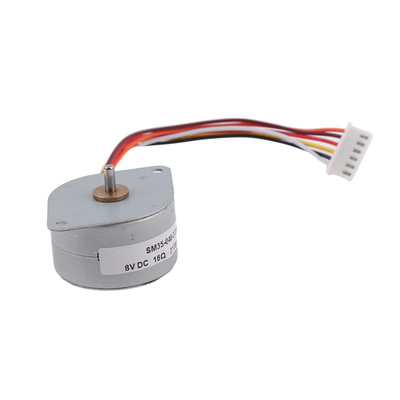

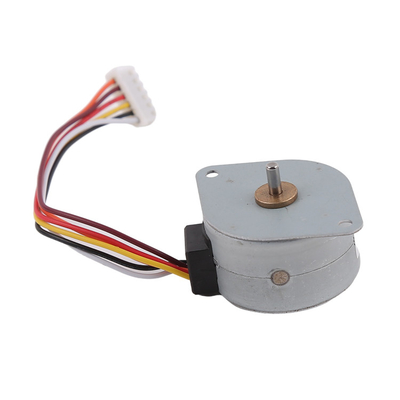

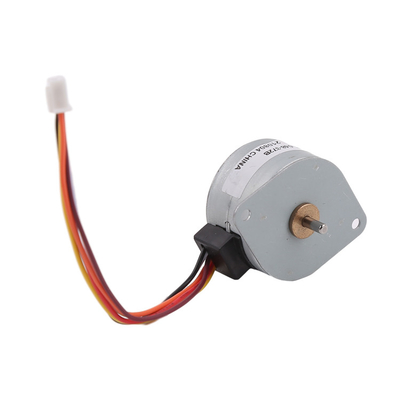

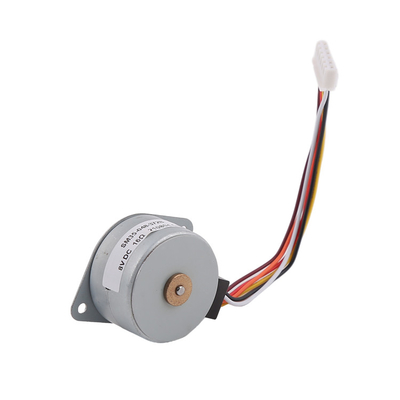

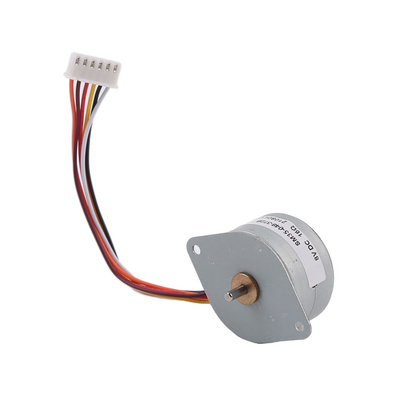

Μεγάλη ροπή Micro 35mm βήμα κινητήρα για 3D εκτυπωτή 35mm Μέγεθος κινητήρα 4 φάσεις
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | ΜΜ35-048 |
| Ποσότητα παραγγελίας min | 1 μονάδα |
| Τιμή | $2~5/unit |
| Συσκευασία λεπτομέρειες | Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο. |
| Χρόνος παράδοσης | 10~30 ημέρες μετά την παραλαβή της πληρωμής δείγματος |
| Όροι πληρωμής | MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C |
| Δυνατότητα προσφοράς | 100000\ μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Σημείωση | ΜΜ35-048 | Τύπος μηχανών | Μικροστρόφιος κινητήρας |
|---|---|---|---|
| Γωνία βήματος | 7.5±7% | Μέγεθος κινητήρα | 35 χιλιοστά |
| Αριθ. των φάσεων | 4 φάσεις | ρεύμα ανά φάση | 0.5A |
| Ελάχιστη ποσότητα παραγγελίας | 1 μονάδα |
Περιγραφή προϊόντων
Περιγραφή
Υπάρχουν δύο μέθοδοι περιστροφής για τους σταπτικούς κινητήρες: διπολικοί και μονοπολικοί.
1- Δυπολικοί κινητήρες.
Οι διπολικοί κινητήρες μας γενικά έχουν μόνο δύο φάσεις, φάση Α και φάση Β, και κάθε φάση έχει δύο έξοδους καλώδια, τα οποία είναι ξεχωριστά τυλιγμένα. Δεν υπάρχει σύνδεση μεταξύ των δύο φάσεων.Οι διπολικοί κινητήρες έχουν 4 έξοδα καλωδίων.
2- Μονοπολικοί κινητήρες.
Οι μονοπολικοί κινητήρες μας έχουν γενικά τέσσερις φάσεις.
Εάν τα κοινά καλώδια είναι συνδεδεμένα μεταξύ τους, τα εξερχόμενα καλώδια είναι 5 καλώδια.
Εάν τα κοινά καλώδια δεν είναι συνδεδεμένα μεταξύ τους, τα εξερχόμενα καλώδια είναι 6 καλώδια.
Ένας μονοπολικός κινητήρας έχει 5 ή 6 εξόδους.
Παράμετροι
| Τετάρτη | 8DV DC |
| Αριθμός φάσης | Φάση 4 |
| Γωνία βήματος | 70,5°±7% |
| Αντίσταση περιστροφής ((25°C) | 16Ω±10% |
| Τρέχουσα φάση | 0.5Α |
| Στροφή ανάσυρσης | ≤ 110g.cm |
| Μέγιστο ποσοστό ανάληψης | 400PPS |
| Στροφή διατήρησης | 450g.cm |
| Θέρμανση περιστροφής | ≤ 85K |
| Διδηλεκτρική αντοχή | 600 VAC 1SEC 1mA |
Σχέδιο σχεδιασμού
Για τη βασική δομή του κινητήρα βήματος PM
Χαρακτηριστικά και πλεονεκτήματα
1. υψηλής ακρίβειας τοποθέτηση
Δεδομένου ότι τα βήματα κινούνται σε ακριβή επαναλαμβανόμενα βήματα, υπερέχουν σε εφαρμογές που απαιτούν ακριβή
τοποθέτηση, με βάση τον αριθμό των βημάτων που κινείται ο κινητήρας
2. Ανώτατη ακρίβεια ελέγχου ταχύτητας
Οι ακριβείς αυξήσεις του κινήματος επιτρέπουν επίσης έναν εξαιρετικό έλεγχο της ταχύτητας περιστροφής για τη διαδικασία
Η ταχύτητα περιστροφής καθορίζεται από τη συχνότητα των παλμών.
3. λειτουργία παύσης και αναμονής
Με τον έλεγχο της κίνησης, ο κινητήρας έχει λειτουργία κλειδώματος (υπάρχει ρεύμα μέσω των περιτυλίξεων του κινητήρα, αλλά
Ο κινητήρας δεν περιστρέφεται) και εξακολουθεί να υπάρχει ροπή στάθμευσης.
4. Μακροχρόνια ζωή και χαμηλή ηλεκτρομαγνητική παρεμβολή
Ο κινητήρας βήματος δεν έχει βούρτσες, και δεν χρειάζεται να μετατοπιστεί από βούρτσες όπως ένα βούρτσο
Δεν υπάρχει τριβή των βούρτσων, γεγονός που αυξάνει τη διάρκεια ζωής, δεν έχει ηλεκτρικές σπίθες και μειώνει τις ηλεκτρομαγνητικές παρεμβολές.
Εφαρμογή του βήμα-κινητήρα PM
Εκτυπωτής
Μηχανές και συσκευές για την κατασκευή υφασμάτων
Βιομηχανικός έλεγχος
Κλιματισμός
Αρχή λειτουργίας του σταδιακού κινητήρα
Όταν ο κινητήρας πρέπει να περιστραφεί, ο κινητήρας θα
Οι παλμοί αυτοί ενεργοποιούν τον κινητήρα σταπ σε μια καθορισμένη σειρά,
Για να εξασφαλιστεί ότι το όχημα είναι σε θέση να περιστρέφεται σε μια καθορισμένη κατεύθυνση (στο χρονοδιάγραμμα ή αντίστροφα με το χρονοδιάγραμμα του ρολογιού).
Κάθε φορά που ο κινητήρας λαμβάνει έναν παλμό από τον οδηγό, θα περιστρέφεται με γωνία βήματος (με πλήρη κίνηση βήματος),και η γωνία περιστροφής του κινητήρα καθορίζεται από τον αριθμό των παλμών που οδηγούνται και τη γωνία βήματος.
Χρόνος προετοιμασίας και πληροφορίες συσκευασίας
Ημερομηνία λήξης των δειγμάτων:
Τυπικοί κινητήρες σε αποθέματα: εντός 3 ημερών
Τυποποιημένοι κινητήρες εκτός αποθέματος: εντός 15 ημερών
Προϊόντα προσαρμοσμένα: Περίπου 25~30 ημέρες (με βάση την πολυπλοκότητα της προσαρμογής)
Χρόνος προετοιμασίας για την κατασκευή νέου καλούπιου: γενικά περίπου 45 ημέρες
Προθεσμία για μαζική παραγωγή: βάσει της ποσότητας παραγγελίας
Συσκευή:
Τα δείγματα συσκευάζονται σε σφουγγάρι αφρού με χαρτόκουτο και αποστέλλονται με ταχυδρομική αποστολή.
Η μαζική παραγωγή, οι κινητήρες συσκευάζονται σε κυματοειδή κουτιά με διαφανή ταινία έξω. (αεροπορία)
Εάν αποστέλλεται μέσω θαλάσσης, το προϊόν θα συσκευάζεται σε παλέτες
Μέθοδος πληρωμής και όροι πληρωμής
Για δείγματα, γενικά δεχόμαστε Paypal ή Alibaba.
Για μαζική παραγωγή, δεχόμαστε πληρωμή T/T.
Για δείγματα, συλλέγουμε πλήρη πληρωμή πριν την παραγωγή.
Για μαζική παραγωγή, μπορούμε να δεχτούμε 50% προκαταβολή πριν από την παραγωγή, και να συλλέξουμε το υπόλοιπο 50% πληρωμή πριν από την αποστολή.
Αφού συνεργαστούμε παραγγείλουμε περισσότερες από 6 φορές, θα μπορούσαμε να διαπραγματευτούμε άλλους όρους πληρωμής όπως A / S (μετά την εμφάνιση)
