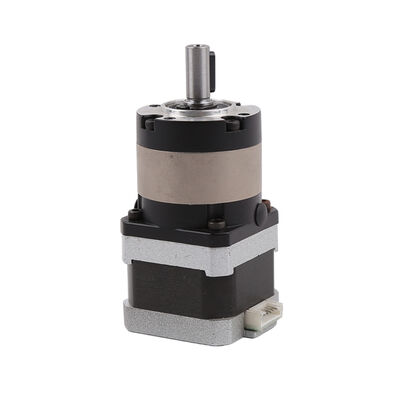

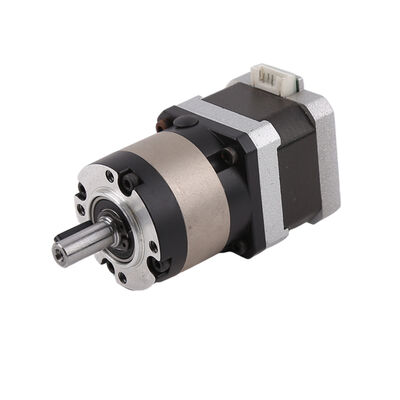

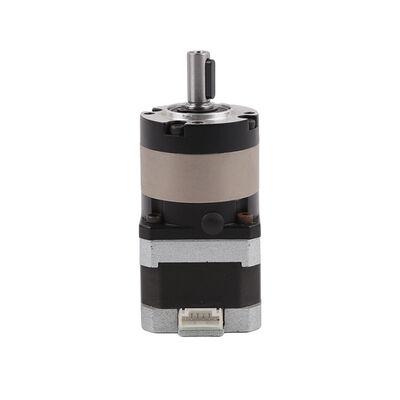

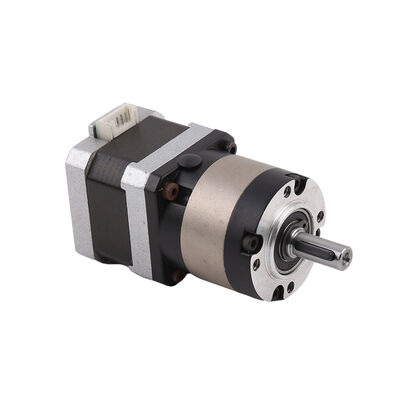

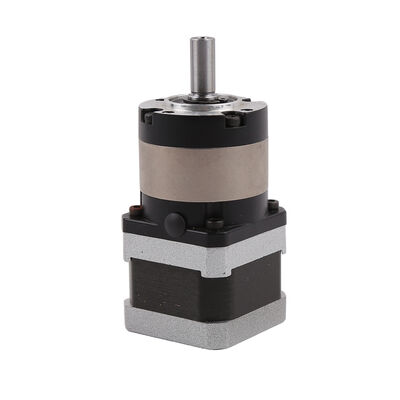

Υψηλή ροπή 42mm 1,8 βαθμός 0,9 Stepper μηχανή Nema 17 με το πλανητικό κιβώτιο ταχυτήτων

Υψηλής ροπής 42mm 1.8 Degree 0.9 Stepper Motor Nema 17 με πλανητικό κιβώτιο ταχυτήτων υψηλής απόδοσης

Περιγραφή:
Αυτός ο υβριδικός κινητήρας stepper τετράγωνου σχήματος 42mm με πλανητικό κιβώτιο ταχυτήτων.
Έχουμε διαφορετικούς συνδυασμούς λόγων μετάδοσης για να διαλέξετε.
Ο άξονας εξόδου είναι ένας στρογγυλός άξονας με μια σχισμή.

Η ροπή εξόδου του κινητήρα’σ σχετίζεται με το μήκος του κινητήρα’s και την αναλογία του κιβωτίου ταχυτήτων.
Έχουμε διαφορετικές αναλογίες κιβωτίων ταχυτήτων και μήκος κινητήρα για να διαλέξετε.

Πληροφορίες κιβωτίου ταχυτήτων:

Παράμετροι κινητήρα:

Σχέδιο σχεδίασης:


Εμφάνιση προϊόντος:



Εφαρμογή κινητήρων stepper:

3D Printing - Οι υβριδικοί κινητήρες stepper χρησιμοποιούνται ευρέως σε εκτυπωτές 3D για να παρέχουν τον ακριβή έλεγχο κίνησης που απαιτείται για την εξώθηση υλικού στρώμα προς στρώμα. Η ικανότητά τους να διατηρούν τη θέση κατά την εκτύπωση, παρέχοντας παράλληλα επαρκή ροπή, επιτρέπει την ακριβή παραγωγή 3D αντικειμένων.

Βιομηχανικός έλεγχος - Στον βιομηχανικό αυτοματισμό και τις μηχανές CNC, οι υβριδικοί κινητήρες stepper 42mm χρησιμοποιούνται για ακριβή τοποθέτηση και έλεγχο κίνησης. Τροφοδοτούν κινητήρες ατράκτου σε μηχανές CNC, μετακινούν άξονες σε αυτοματοποιημένα τόρνους και οδηγούν εξαρτήματα μέσω γραμμών συναρμολόγησης.

Περιφερειακά υπολογιστών - Οι υβριδικοί κινητήρες stepper μετακινούν ιμάντες κίνησης σε εκτυπωτές, σαρωτές και φωτοαντιγραφικά μηχανήματα. Παρέχουν την ακρίβεια που απαιτείται για τη σάρωση και την εκτύπωση εγγράφων υψηλής ποιότητας. Χρησιμοποιούνται επίσης σε οπτικούς δίσκους για την ανάγνωση και εγγραφή CD/DVD.

Μηχανήματα συσκευασίας - Οι υβριδικοί κινητήρες stepper 42mm βρίσκονται σε μηχανές μορφοποίησης-γεμίσματος-σφράγισης, εφαρμοστές ετικετών, παλετοποιητές και άλλο εξοπλισμό συσκευασίας. Επιτρέπουν την ακρίβεια και την επαναληψιμότητα στον χειρισμό υλικών, τον προσανατολισμό προϊόντων και την επισήμανση υψηλής ταχύτητας.

Μηχανήματα κλωστοϋφαντουργίας - Στα συστήματα κατασκευής κλωστοϋφαντουργικών προϊόντων, οι υβριδικοί κινητήρες stepper χρησιμοποιούνται για λειτουργίες εκκίνησης και επαναφοράς σε αργαλειούς. Ελέγχουν με ακρίβεια τις τάσεις στα νήματα στημονιού για να εξασφαλίσουν σταθερή παραγωγή υφάσματος.

Mechatronics - Οι υβριδικοί κινητήρες stepper βοηθούν στον έλεγχο κίνησης διαφόρων μηχατρονικών συσκευών, συμπεριλαμβανομένων ρομπότ, σταδίων ακριβείας XY και αυτοματοποιημένων καθοδηγούμενων οχημάτων. Οι ψηφιακές τους είσοδοι απλοποιούν την ενσωμάτωση ελέγχου.

Συνοπτικά, οι υβριδικοί κινητήρες stepper 42mm παρέχουν μια ιδανική ισορροπία ακριβών δυνατοτήτων ελέγχου με επαρκή ροπή για εφαρμογές μεσαίου φορτίου. Το ευρύ φάσμα απόδοσής τους, σε συνδυασμό με πλεονεκτήματα όπως ο ψηφιακός έλεγχος, η μακροζωία και το χαμηλό κόστος, τα καθιστούν κατάλληλα για συστήματα αυτοματισμού που απαιτούν ακρίβεια και επαναληψιμότητα στην κίνηση.

Σημειώσεις σχετικά με τους υβριδικούς κινητήρες stepper:

Οι πελάτες θα πρέπει να ακολουθούν την αρχή της “επιλογής κινητήρων stepper πρώτα, στη συνέχεια επιλέξτε οδηγό με βάση τον υπάρχοντα κινητήρα stepper”
Είναι καλύτερο να μην χρησιμοποιείτε τη λειτουργία οδήγησης πλήρους βήματος για την οδήγηση ενός υβριδικού κινητήρα βημάτων και η δόνηση είναι μεγαλύτερη υπό την οδήγηση πλήρους βήματος.
Ο υβριδικός κινητήρας stepper είναι πιο κατάλληλος για περιστάσεις χαμηλής ταχύτητας. Προτείνουμε η ταχύτητα να μην υπερβαίνει τις 1000 rpm (6666PPS στις 0,9 μοίρες), κατά προτίμηση μεταξύ 1000-3000PPS (0,9 μοίρες) και μπορεί να συνδεθεί με ένα κιβώτιο ταχυτήτων για να μειωθεί η ταχύτητά του. Ο κινητήρας έχει υψηλή απόδοση εργασίας και χαμηλό θόρυβο σε κατάλληλη συχνότητα.
Λόγω ιστορικών λόγων, μόνο ο κινητήρας με ονομαστική τάση 12V χρησιμοποιεί 12V. Άλλες ονομαστικές τάσεις στο σχέδιο σχεδίασης δεν είναι ακριβώς η καταλληλότερη τάση οδήγησης για τον κινητήρα. Οι πελάτες θα πρέπει να επιλέξουν κατάλληλη τάση οδήγησης και κατάλληλο οδηγό με βάση τη δική τους απαίτηση.
Όταν ο κινητήρας χρησιμοποιείται με υψηλή ταχύτητα ή μεγάλο φορτίο, γενικά δεν ξεκινά απευθείας στην ταχύτητα εργασίας. Προτείνουμε να αυξάνετε σταδιακά τη συχνότητα και την ταχύτητα. Για δύο λόγους: Πρώτον, ο κινητήρας δεν χάνει βήματα και δεύτερον, μπορεί να μειώσει τον θόρυβο και να βελτιώσει την ακρίβεια τοποθέτησης.
Ο κινητήρας δεν πρέπει να λειτουργεί στην περιοχή δόνησης (κάτω από 600 PPS). Εάν πρέπει να χρησιμοποιηθεί σε χαμηλή ταχύτητα, το πρόβλημα δόνησης θα μπορούσε να μειωθεί αλλάζοντας την τάση, το ρεύμα ή προσθέτοντας κάποια απόσβεση.
Όταν ο κινητήρας λειτουργεί κάτω από 600PPS (0,9 μοίρες), θα πρέπει να οδηγείται από μικρό ρεύμα, μεγάλη επαγωγή και χαμηλή τάση.
Για φορτία με μεγάλη ροπή αδράνειας, θα πρέπει να επιλεγεί ένας κινητήρας μεγάλου μεγέθους.
Όταν απαιτείται μεγαλύτερη ακρίβεια, θα μπορούσε να επιλυθεί προσθέτοντας κιβώτιο ταχυτήτων, αυξάνοντας την ταχύτητα του κινητήρα ή χρησιμοποιώντας υποδιαίρεση οδήγησης. Επίσης, θα μπορούσε να χρησιμοποιηθεί ένας κινητήρας 5 φάσεων (μονοπολικός κινητήρας), αλλά η τιμή ολόκληρου του συστήματος είναι σχετικά ακριβή, οπότε σπάνια χρησιμοποιείται.


Πλεονέκτημα των κινητήρων stepper:
Ο κινητήρας stepper μπορεί να επιτύχει ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανάδρασης, επίσης δεν έχουν ηλεκτρικές βούρτσες. Έτσι, δεν υπάρχουν ζητήματα ηλεκτρομαγνητικών παρεμβολών και ηλεκτρικών σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν κινητήρες DC με βούρτσες/ κινητήρες χωρίς ψήκτρες.
Οι κινητήρες stepper είναι εύκολο να ελεγχθούν με οδηγούς και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική τους θέση στον τομέα του ακριβούς ελέγχου.
1. Ακριβής έλεγχος εφικτός, προγραμματιζόμενος
2. Χωρίς ηλεκτρομαγνητικές παρεμβολές & ηλεκτρικούς σπινθήρες
3. Μικρό μέγεθος
4. Λογική τιμή
5. Χαμηλός θόρυβος
6. Μεγάλη διάρκεια ζωής
