VSM1069A Εύκολος οδηγός βήμα κινητήρα 10mm με 1.25mm σύνδεσμο πεδίου RoHS

VSM1069A μικρού μεγέθους 10mm διάμετρος μολύβδου βίδας ολισθητήρα βήμα κινητήρα με σύνδεσμο βάθους 1,25mm

Περιγραφή:

Το VSM1069A είναι γραμμικός σταπτικός κινητήρας με M2 * P0.4 μοχλό βίδα και ολισθητήρα POM.

Η γωνία βήματος είναι 18 μοίρες, χρειάζονται 20 βήματα για να περιστραφεί ακριβώς μια στροφή.

Η ώθηση αυτού του κινητήρα είναι περίπου 120 ~ 150 γραμμάρια (1.2 ~ 1.5N ώθησης), με κατάλληλη συχνότητα (300 ~ 800PPS).

Παρακαλούμε βεβαιωθείτε ότι το φορτίο του συρρέα είναι μικρότερο από την ώθηση του κινητήρα, διαφορετικά ο κινητήρας θα χάσει το βήμα.

Ο σύνδεσμος του κινητήρα είναι Molex 51021-0400 (4 * 1.25mm σύνδεσμος γωνίας), αυτός ο σύνδεσμος χρησιμοποιείται πολύ συχνά. Επίσης μπορούμε να τον αλλάξουμε σε άλλους, εάν οι πελάτες θέλουν να προσαρμόσουν τον τύπο του συνδετήρα.

Παρακαλούμε επιβεβαιώστε το μέγεθος του κινητήρα, την ταχύτητα και την ώθηση, πριν παραγγείλετε.

Παράμετροι:

Σχέδιο σχεδιασμού:

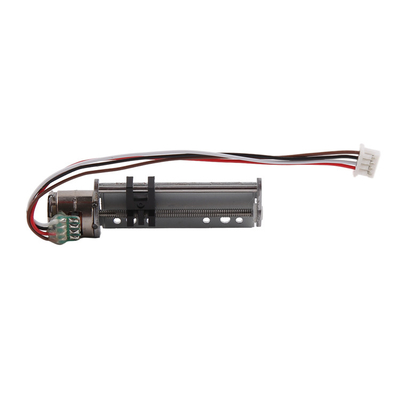

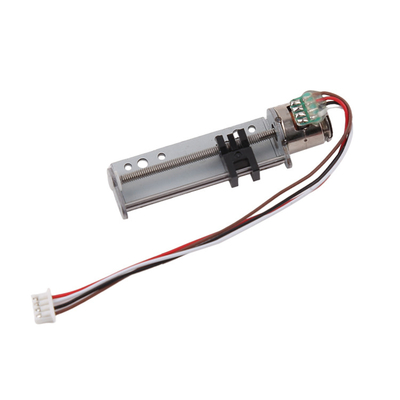

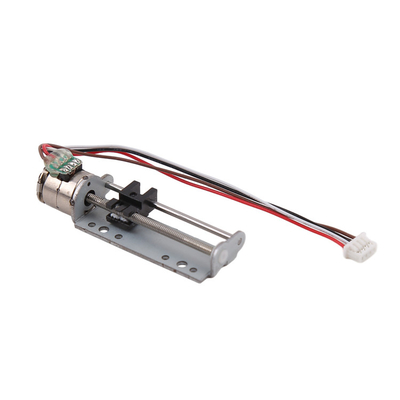

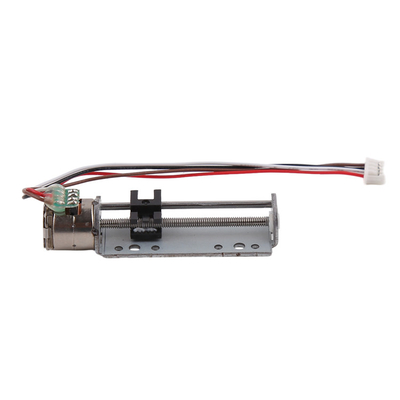

Εμφάνιση προϊόντος:

Σχετικά με τον γραμμικό κινητήρα με ρυθμιστήρα:

Ο κινητήρας μας είναι ένα πλήρες σύνολο συναρμολογίων, συμπεριλαμβανομένου του κινητήρα + μολύβδου βίδα + στήριγμα + στροφή.

Η γωνία βήματος του κινητήρα είναι γενικά 18°/βήμα, που σημαίνει 20 βήματα για κάθε στροφή.

Όταν ο κινητήρας περιστρέφεται μία στροφή, ο συρότης κινεί ένα μοχλό.

Για βίδες μονοκίνητης εκτόξευσης με μολύβι: κλίση = μολύβι.

Έτσι, το μήκος βήματος είναι (μακρότητα βήματος σημαίνει γραμμική κίνηση ολισθητήρα ταξιδεύει, όταν ο κινητήρας βήμα λάβει ακριβώς ένα βήμα):

Πρωτεύουσα βίδα/βήματα κάθε περιστροφής

Για παράδειγμα, αν η βίδα μολύβδου είναι M2 * 0,4P (0,4 mm διάσταση κανονική βίδα μολύβδου M2), η γωνία βήματος του κινητήρα είναι 18 °, το μήκος βήματος αυτού του κινητήρα είναι 0,4 mm / 20 = 0,02 mm / βήμα.

Επίσης, το μήκος της μολύβδου βίδα είναι προσαρμόσιμη, και πρέπει επίσης να προσαρμόσετε το σχεδιασμό στήριξης, αν μπορείτε να προσαρμόσετε το μήκος της μολύβδου βίδα.

Εφαρμογή σταδιακών κινητήρων:

Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.

Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.

Πλεονέκτημα των σταδιακών κινητήρων:

Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.

Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος

2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.

3Μικρό μέγεθος.

4. εύλογη τιμή

5Χαμηλός θόρυβος.

6. Μακρά διάρκεια ζωής

Πληροφορίες συσκευασίας και αποστολής:

Τα δείγματα συσκευάζονται με σφουγγάρι αφρού μέσα σε χαρτόκουτο.

Για μαζική παραγωγή, τα προϊόντα συσκευάζονται σε χαρτόκουτα.

Για τις θαλάσσιες μεταφορές (μαζική παραγωγή), τα κουτιά συσκευάζονται σε παλέτες.

Χρόνος αποστολής:

Με express ((DHL/UPS/Fedex/TNT): 5~12 ημέρες

Με 4PX express: 10~20 ημέρες

Θαλάσσια αποστολή: 40~60 ημέρες (εξαρτάται από τις διάφορες χώρες)
