VSM10152 10mm διάμετρος M2 μολύβι βίδα POM ολισθητήρα γραμμικό βήμα κινητήρα με 4 πινάκια FPC

VSM10152 10mm διάμετρος M2 μολύβι βίδα POM ολισθητήρα γραμμικό βήμα κινητήρα με 4 πινάκια FPC

Περιγραφή:

Αυτός ο κινητήρας VSM10152 είναι 10mm διάμετρος γραμμικός σταπτικός κινητήρας με μολύβδινη βίδα + ολισθητήρα.

Η γωνία βήματος είναι κανονική 18°/βήμα, η βίδα μολύβδου είναι M2*P0.4, το μήκος βήματος είναι 0,02 mm/βήμα

(Διάστημα βήματος σημαίνει γραμμική απόσταση που ταξιδεύει ο συρότης όταν ο κινητήρας κάνει ένα βήμα)

Η απόσταση ταξιδιού είναι 39 mm, και καθορίζεται από το μήκος της βίδες μολύβδου.

Αν οι πελάτες νομίζουν ότι η βίδα μολύβδου είναι πολύ μεγάλη, και έχουμε άλλους κινητήρες με μικρές βίδες μολύβδου για επιλογή.

Σχετικά με τον τύπο συνδέσμου, είναι 4 καρφίτσες FPC.

Μπορούμε να το αλλάξουμε σε PCB + καλώδια + καλώδια αν οι πελάτες θέλουν ένα συνδέσμους

(Molex 51021-0400, 1.25mm σύνδεσμος βήμα είναι αυτό που χρησιμοποιούμε πιο συχνά)

Παράμετροι:

Σχέδιο σχεδιασμού:

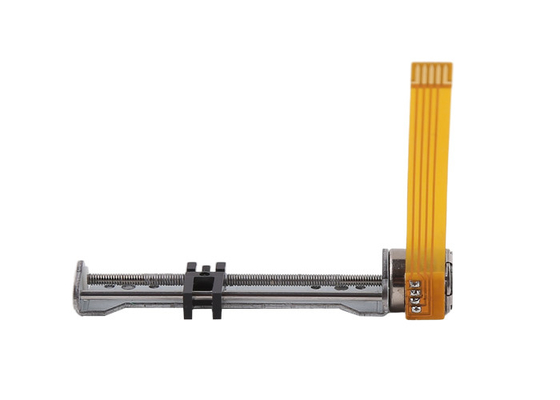

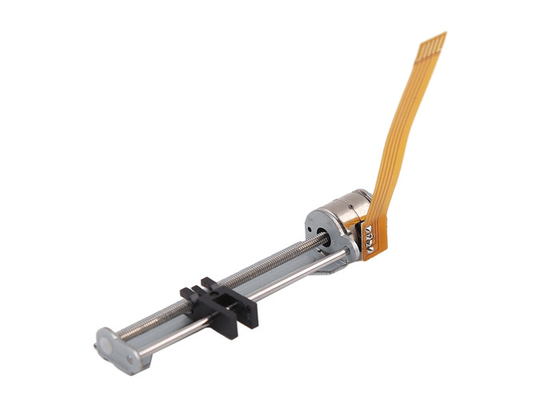

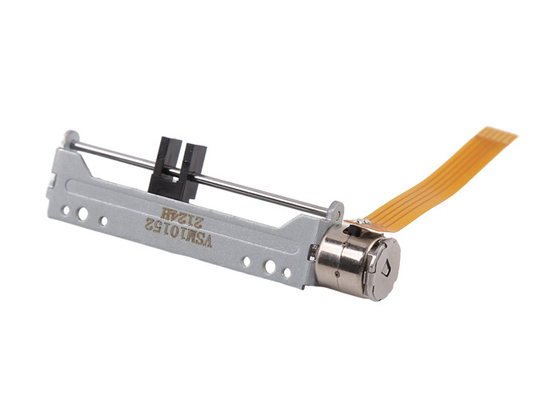

Εμφάνιση προϊόντος:

Σχετικά με τον γραμμικό κινητήρα με ρυθμιστήρα:

Ο κινητήρας μας είναι ένα πλήρες σύνολο συναρμολογίων, συμπεριλαμβανομένου του κινητήρα + μολύβδου βίδα + στήριγμα + στροφή.

Η γωνία βήματος του κινητήρα είναι γενικά 18°/βήμα, που σημαίνει 20 βήματα για κάθε στροφή.

Όταν ο κινητήρας περιστρέφεται μία στροφή, ο συρότης κινεί ένα μοχλό.

Για βίδες μονοκίνητης εκτόξευσης με μολύβι: κλίση = μολύβι.

Έτσι, το μήκος βήματος είναι (μακρότητα βήματος σημαίνει γραμμική κίνηση ολισθητήρα ταξιδεύει, όταν ο κινητήρας βήμα λάβει ακριβώς ένα βήμα):

Πρωτεύουσα βίδα/βήματα κάθε περιστροφής

Για παράδειγμα, αν η βίδα μολύβδου είναι M2 * 0,4P (0,4 mm διάσταση κανονική βίδα μολύβδου M2), η γωνία βήματος του κινητήρα είναι 18 °, το μήκος βήματος αυτού του κινητήρα είναι 0,4 mm / 20 = 0,02 mm / βήμα.

Επίσης, το μήκος της μολύβδου βίδα είναι προσαρμόσιμη, και πρέπει επίσης να προσαρμόσετε το σχεδιασμό στήριξης, αν μπορείτε να προσαρμόσετε το μήκος της μολύβδου βίδα.

Εφαρμογή σταδιακών κινητήρων:

Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.

Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.

Πλεονέκτημα των σταδιακών κινητήρων:

Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.

Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος

2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.

3Μικρό μέγεθος.

4. εύλογη τιμή

5Χαμηλός θόρυβος.

6. Μακρά διάρκεια ζωής

Πληροφορίες συσκευασίας και αποστολής:

Τα δείγματα συσκευάζονται με σφουγγάρι αφρού μέσα σε χαρτόκουτο.

Για μαζική παραγωγή, τα προϊόντα συσκευάζονται σε χαρτόκουτα.

Για τις θαλάσσιες μεταφορές (μαζική παραγωγή), τα κουτιά συσκευάζονται σε παλέτες.

Χρόνος αποστολής:

Με express ((DHL/UPS/Fedex/TNT): 5~12 ημέρες

Με 4PX express: 10~20 ημέρες

Θαλάσσια αποστολή: 40~60 ημέρες (εξαρτάται από τις διάφορες χώρες)
