15 μοίρες βήμα κινητήρα PM 25mm με τρέξιμο μέσω άξονα Διαμέτρου κινητήρα 25mm για ιατρικό εξοπλισμό

VSM25B-24S 15° γωνία βήματος PM που τρέχει μέσα από το άξονα με γραμμικό βρόχο βίδας βήματος

Περιγραφή:

Ο VSM25B-24S είναι ένας γραμμικός σταπτικός κινητήρας διαμέτρου 25 mm με άξονα run-through.

Έχουμε τρεις διαφορετικούς τύπους άξονων: άξονα διαφυγής, αιχμαλωτισμένο άξονα και εξωτερική κίνηση.

Η γωνία βήματος είναι 15°/βήμα, και έχουμε επίσης 7.5° αναλογία μετατροπής για επιλογή.

Το μήκος του βήματος είναι 0,0254mm, και αυτό σημαίνει ότι η βίδα μολύβδου ταξιδεύει 0,0254mm όταν ο κινητήρας κάνει ένα μόνο βήμα.

Η γωνία βήματος καθορίζεται από την εκκίνηση της μολύβδου.

Με περισσότερες εκκινήσεις, ο μοχλός της βίδες είναι μεγαλύτερος και η βίδα ταξιδεύει πιο γρήγορα και η ώθηση της βίδες είναι μικρότερη.

Έχουμε μία εκκίνηση, δύο εκκίνησεις και τέσσερις εκκίνησεις, και η απόσταση της βίδες μολύβδου είναι η ίδια: 0,6096mm.

Για αυτόν τον κινητήρα, ο μοχλός βίδα μοχλός είναι 0,6096mm, και είναι μονό ξεκίνημα.

Παρακαλείστε να επιβεβαιώσετε τον τύπο βίδα μολύβδου και το μολύβι πριν παραγγείλετε δείγματα.

Παράμετροι:

Σχέδιο σχεδιασμού:

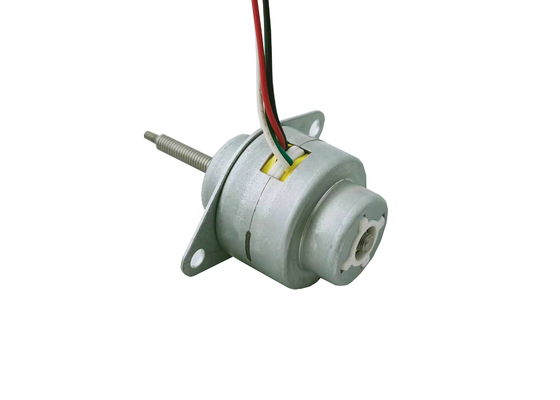

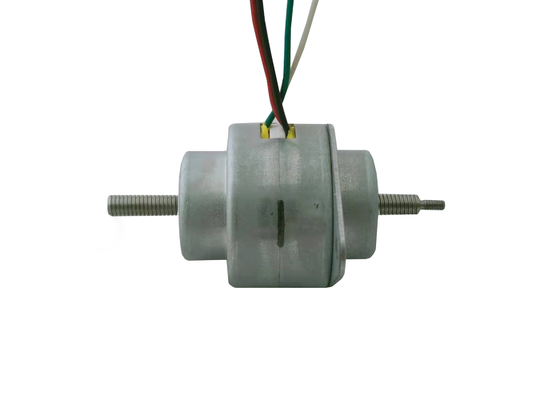

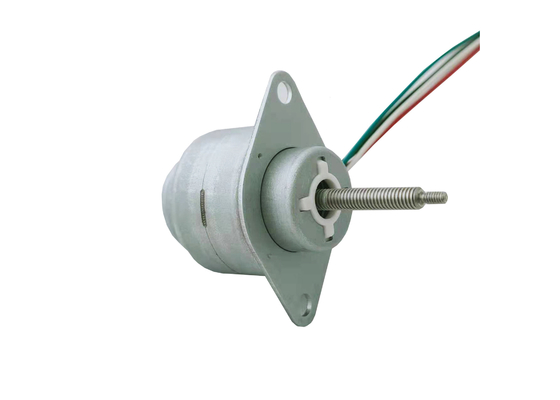

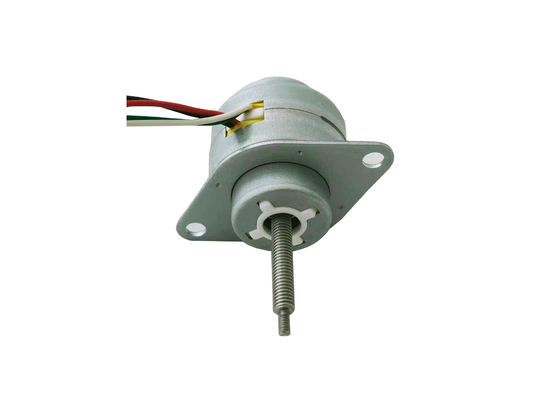

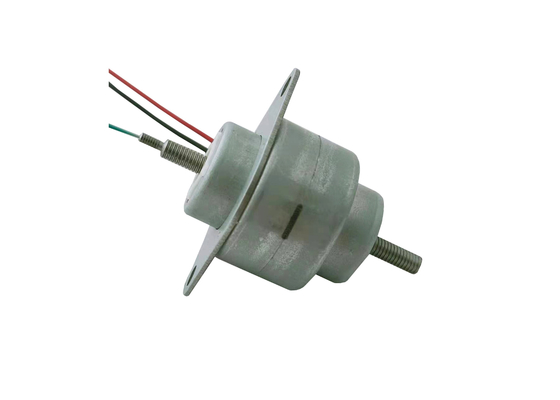

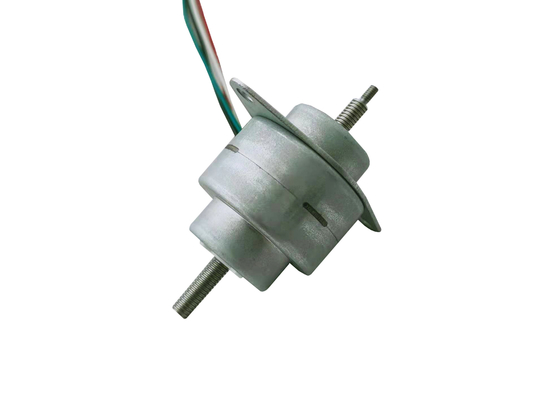

Εμφάνιση προϊόντος:

Σχετικά με τον γραμμικό σταπτό κινητήρα:

Υπάρχει διαφορετική σχεδίαση:

Κρατούμενος άξονας (fixed shaft): δεν επιτρέπεται η περιστροφή της μολύβδου, μπορεί μόνο να ανεβαίνει και να κατεβαίνει, να κάνει γραμμική κίνηση κινητήρα.

Σημείο διαδρόμου (μέσα από σχοινί διαδρόμου): η κορυφαία βίδα μπορεί να κινηθεί πάνω και κάτω κατά την περιστροφή.

Εξωτερική κίνηση (με νάτ): Η κορυφαία βίδα είναι σταθερή, δεν μπορεί να κινείται προς τα πάνω και προς τα κάτω, μπορεί μόνο να περιστρέφεται και υπάρχει ένα νάτλο στην κορυφαία βίδα για να κινείται προς τα πάνω και προς τα κάτω.

Σχετικά με το μολύβι βίδα και το μήκος βήματος:

Έχουμε δύο τύπους γωνίας βήματος: 15° και 7,5°. Οι κινητήρες με γωνία βήματος 15° κάνουν 24 βήματα για μια στροφή, και οι κινητήρες με γωνία βήματος 7,5° κάνουν 48 βήματα για μια στροφή.

Έχουμε τρεις τύπους μολύβδου βίδα μολύβδου, με μονο-εκκίνηση / διπλή εκκίνηση και 4 εκκίνηση.

Το ύψος είναι το ίδιο: 0,6096mm

Πρωτεύον βίδα πρωτεύον = ξεκινά * βήμα

Για παραδείγματα, για 2 ξεκινάει μολύβι βίδα, μολύβι είναι 2 * 0,6096 = 1,2192mm

Το μήκος βήματος του κινητήρα, είναι η απόσταση που ταξιδεύει η βίδα/το καρφί όταν ο κινητήρας κάνει ένα βήμα.

Διάστημα βήματος του κινητήρα = βήμα/βήματα για κάθε στροφή

Για παραδείγματα, για 2 στροφές, η γωνία βήματος είναι 7,5°,

Διάρκεια βήματος = μολύβι / 24 = 1,2192/24 = 0,0508 mm / βήμα

Σχετικά με την ώθηση:

Η ώθηση σχετίζεται με τη συχνότητα του οδηγού και την οδήγηση της βίδες, τη γωνία του βήματος και το μέγεθος του κινητήρα.

Όσο μεγαλύτερο είναι το μέγεθος του κινητήρα, τόσο μεγαλύτερη είναι η ώθηση.

Όσο χαμηλότερη είναι η συχνότητα, τόσο πιο αργά περιστρέφεται ο κινητήρας και η ώθηση είναι μεγαλύτερη.

Η χαμηλότερη κατεύθυνση βίδα κατεύθυνση είναι, ώθηση είναι μεγαλύτερη.

7.5 βαθμοί γωνία βήματος θα έχει υψηλότερη ώθηση σε σύγκριση με 15 βαθμούς.

Εφαρμογή σταδιακών κινητήρων:

Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.

Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.

Πλεονέκτημα των σταδιακών κινητήρων:

Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.

Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος

2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.

3Μικρό μέγεθος.

4. εύλογη τιμή

5Χαμηλός θόρυβος.

6. Μακρά διάρκεια ζωής

Πληροφορίες συσκευασίας και αποστολής:

Τα δείγματα συσκευάζονται με σφουγγάρι αφρού μέσα σε χαρτόκουτο.

Για μαζική παραγωγή, τα προϊόντα συσκευάζονται σε χαρτόκουτα.

Για τις θαλάσσιες μεταφορές (μαζική παραγωγή), τα κουτιά συσκευάζονται σε παλέτες.

Χρόνος αποστολής:

Με express ((DHL/UPS/Fedex/TNT): 5~12 ημέρες

Με 4PX express: 10~20 ημέρες

Θαλάσσια αποστολή: 40~60 ημέρες (εξαρτάται από τις διάφορες χώρες)
