Στρίψιμο γραμμικό κινητήρα 80mm Απόσταση ταξιδιού M3 Στροφή 15mm Διαμέτρου Στροφή Περίπου 80mm

SM15-80L 80mm απόσταση πορείας M3 μοχλό βίδα 15mm διάμετρος γραμμικό κινητήρα βήμα

Περιγραφή:

Αυτός είναι ο SM15-80L βήμα κινητήρας μας, η διάμετρος του κινητήρα είναι 15mm και η απόσταση ταξιδιού είναι 80mm.

Τύπος συνδέσμου: Molex 51021-0400 (1,25 mm κλίση)

Μπορούμε να αντικαταστήσουμε τον συνδετήρα με με πεδία, όπως PHR-4 (2.0mm πεδίο)

Ή 2510-4 (2.5mm σύνδεσμος πεδίου)

Εξαρτάται από τον τύπο του συνδέσμου του πελάτη και ο πελάτης μπορεί να επιλέξει τον συνδετήρα που ταιριάζει περισσότερο.

Για την απόσταση ταξιδιού, είναι 80mm.

Έχουμε μικρότερες αποστάσεις ταξιδιού όπως 66mm και 45mm.

Εάν το μοντέλο είναι πολύ μεγάλο, οι πελάτες μπορούν να επιλέξουν μικρότερα.

Παράμετροι:

Σχέδιο σχεδιασμού:

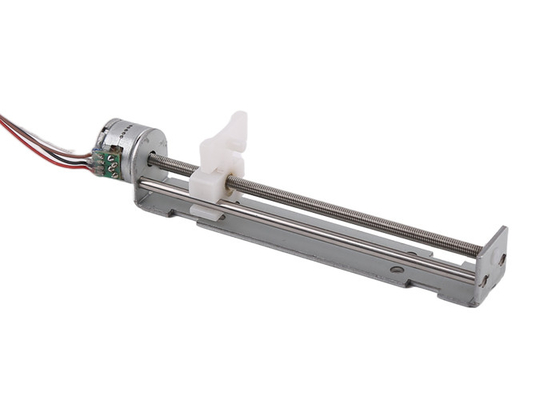

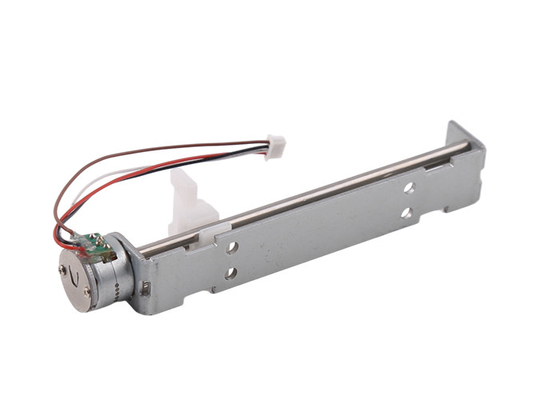

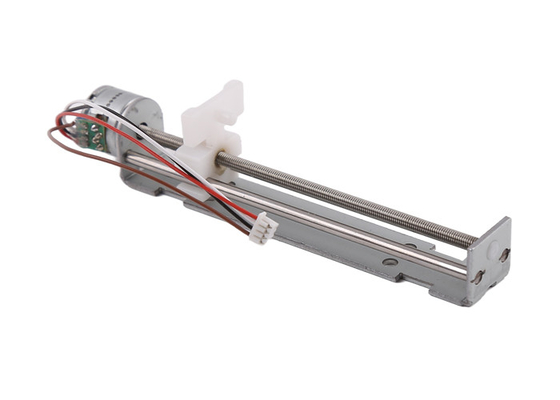

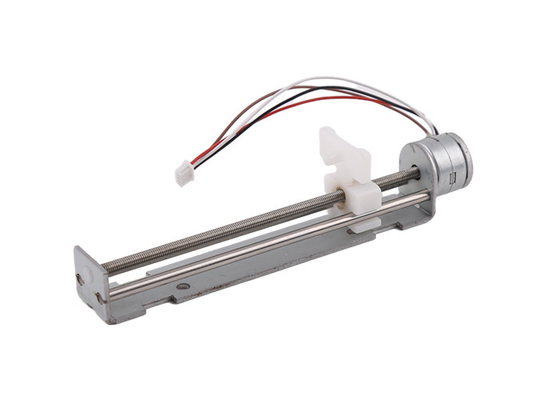

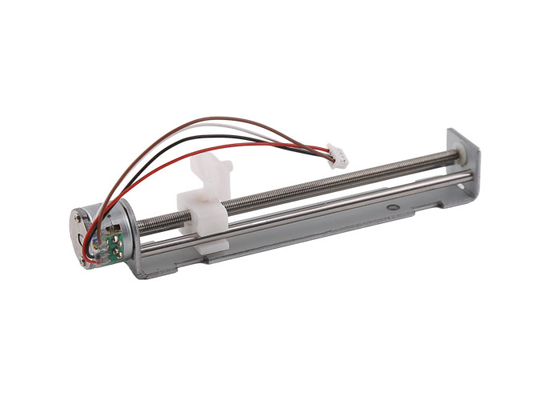

Εμφάνιση προϊόντος:

Σχετικά με τον γραμμικό κινητήρα με ρυθμιστήρα:

Ο κινητήρας μας είναι ένα πλήρες σύνολο συναρμολογίων, συμπεριλαμβανομένου του κινητήρα + μολύβδου βίδα + στήριγμα + στροφή.

Η γωνία βήματος του κινητήρα είναι γενικά 18°/βήμα, που σημαίνει 20 βήματα για κάθε στροφή.

Όταν ο κινητήρας περιστρέφεται μία στροφή, ο συρότης κινεί ένα μοχλό.

Για βίδες μονοκίνητης εκτόξευσης με μολύβι: κλίση = μολύβι.

Έτσι, το μήκος βήματος είναι (μακρότητα βήματος σημαίνει γραμμική κίνηση ολισθητήρα ταξιδεύει, όταν ο κινητήρας βήμα λάβει ακριβώς ένα βήμα):

Πρωτεύουσα βίδα/βήματα κάθε περιστροφής

Για παράδειγμα, αν η βίδα μολύβδου είναι M2 * 0,4P (0,4 mm διάσταση κανονική βίδα μολύβδου M2), η γωνία βήματος του κινητήρα είναι 18 °, το μήκος βήματος αυτού του κινητήρα είναι 0,4 mm / 20 = 0,02 mm / βήμα.

Επίσης, το μήκος της μολύβδου βίδα είναι προσαρμόσιμη, και πρέπει επίσης να προσαρμόσετε το σχεδιασμό στήριξης, αν μπορείτε να προσαρμόσετε το μήκος της μολύβδου βίδα.

Εφαρμογή σταδιακών κινητήρων:

Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.

Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.

Πλεονέκτημα των σταδιακών κινητήρων:

Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.

Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος

2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.

3Μικρό μέγεθος.

4. εύλογη τιμή

5Χαμηλός θόρυβος.

6. Μακρά διάρκεια ζωής

Πληροφορίες συσκευασίας και αποστολής:

Τα δείγματα συσκευάζονται με σφουγγάρι αφρού μέσα σε χαρτόκουτο.

Για μαζική παραγωγή, τα προϊόντα συσκευάζονται σε χαρτόκουτα.

Για τις θαλάσσιες μεταφορές (μαζική παραγωγή), τα κουτιά συσκευάζονται σε παλέτες.

Χρόνος αποστολής:

Με express ((DHL/UPS/Fedex/TNT): 5~12 ημέρες

Με 4PX express: 10~20 ημέρες

Θαλάσσια αποστολή: 40~60 ημέρες (εξαρτάται από τις διάφορες χώρες)
