Μινιατούρα γραμμική βήμα κινητήρα 20mm 1KG ώθηση M3 μολύβι βίδα για D εκτυπωτή, βιομηχανικό ακριβές έλεγχο, κλπ.

SM20-55L-T 20mm 1KG ώθηση M3 μολύβι βίδα μεταλλικό διακανονιστή γραμμικό κινητήρα βήμα

Αυτό είναι ένας βήμα-κινητήρας μόνιμου μαγνήτη διαμέτρου 20 mm που συνδέεται με ένα ράφι + μολύβι βίδα + διακανονιστή.

Υπάρχουν διπλά γραμμικά ρουλεμάν, και μπορούν να παρέχουν ισχυρή υποστήριξη στον συρόμενο, και να βεβαιωθούν ότι ο συρόμενος μπορεί να κινείται άπλετα όταν το φορτίο ανεβαίνει.

Η μολύβδης βίδα είναι κανονική βίδα M3, το βάθος είναι 0,5 mm και η γωνία βήματος του κινητήρα είναι 18 ° / βήμα, οπότε απαιτούνται 20 βήματα για να περιστραφεί μια στροφή.

Το μήκος βήματος του κινητήρα (ανακοίνωση) είναι 0,025/βήμα, παρακαλούμε βεβαιωθείτε ότι η ανάλυση του κινητήρα πληροί τις απαιτήσεις ακρίβειας.

Παράμετροι:

Σχέδιο σχεδιασμού:

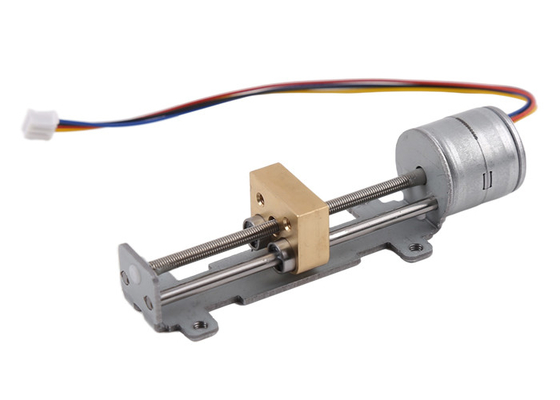

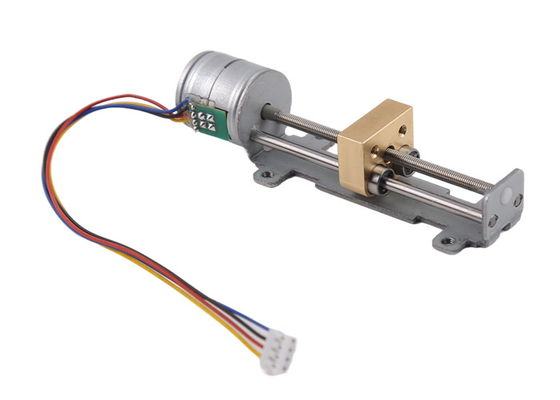

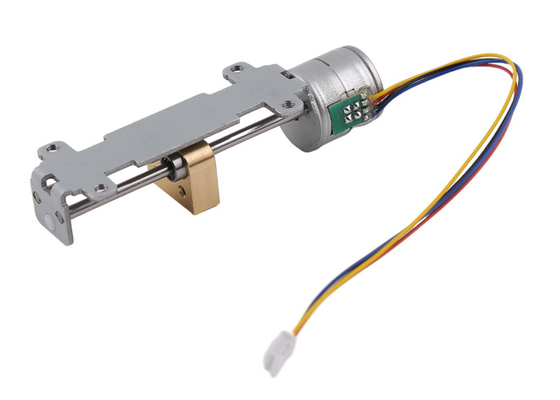

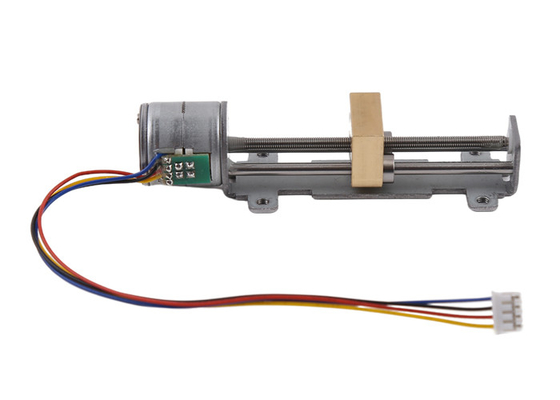

Εμφάνιση προϊόντος:

Σχετικά με τον γραμμικό κινητήρα με ρυθμιστήρα:

Ο κινητήρας μας είναι ένα πλήρες σύνολο συναρμολογίων, συμπεριλαμβανομένου του κινητήρα + μολύβδου βίδα + στήριγμα + στροφή.

Η γωνία βήματος του κινητήρα είναι γενικά 18°/βήμα, που σημαίνει 20 βήματα για κάθε στροφή.

Όταν ο κινητήρας περιστρέφεται μία στροφή, ο συρότης κινεί ένα μοχλό.

Για βίδες μονοκίνητης εκτόξευσης με μολύβι: κλίση = μολύβι.

Έτσι, το μήκος βήματος είναι (μακρότητα βήματος σημαίνει γραμμική κίνηση ολισθητήρα ταξιδεύει, όταν ο κινητήρας βήμα λάβει ακριβώς ένα βήμα):

Πρωτεύουσα βίδα/βήματα κάθε περιστροφής

Για παράδειγμα, αν η βίδα μολύβδου είναι M2 * 0,4P (0,4 mm διάσταση κανονική βίδα μολύβδου M2), η γωνία βήματος του κινητήρα είναι 18 °, το μήκος βήματος αυτού του κινητήρα είναι 0,4 mm / 20 = 0,02 mm / βήμα.

Επίσης, το μήκος της μολύβδου βίδα είναι προσαρμόσιμη, και πρέπει επίσης να προσαρμόσετε το σχεδιασμό στήριξης, αν μπορείτε να προσαρμόσετε το μήκος της μολύβδου βίδα.

Εφαρμογή σταδιακών κινητήρων:

Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.

Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.

Πλεονέκτημα των σταδιακών κινητήρων:

Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.

Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος

2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.

3Μικρό μέγεθος.

4. εύλογη τιμή

5Χαμηλός θόρυβος.

6. Μακρά διάρκεια ζωής

Πληροφορίες συσκευασίας και αποστολής:

Τα δείγματα συσκευάζονται με σφουγγάρι αφρού μέσα σε χαρτόκουτο.

Για μαζική παραγωγή, τα προϊόντα συσκευάζονται σε χαρτόκουτα.

Για τις θαλάσσιες μεταφορές (μαζική παραγωγή), τα κουτιά συσκευάζονται σε παλέτες.

Χρόνος αποστολής:

Με express ((DHL/UPS/Fedex/TNT): 5~12 ημέρες

Με 4PX express: 10~20 ημέρες

Θαλάσσια αποστολή: 40~60 ημέρες (εξαρτάται από τις διάφορες χώρες)
