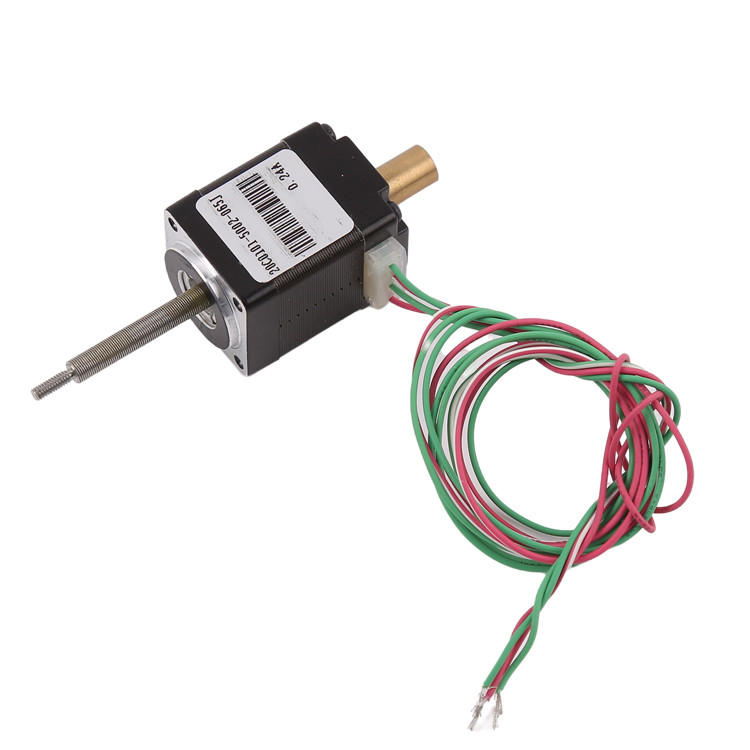

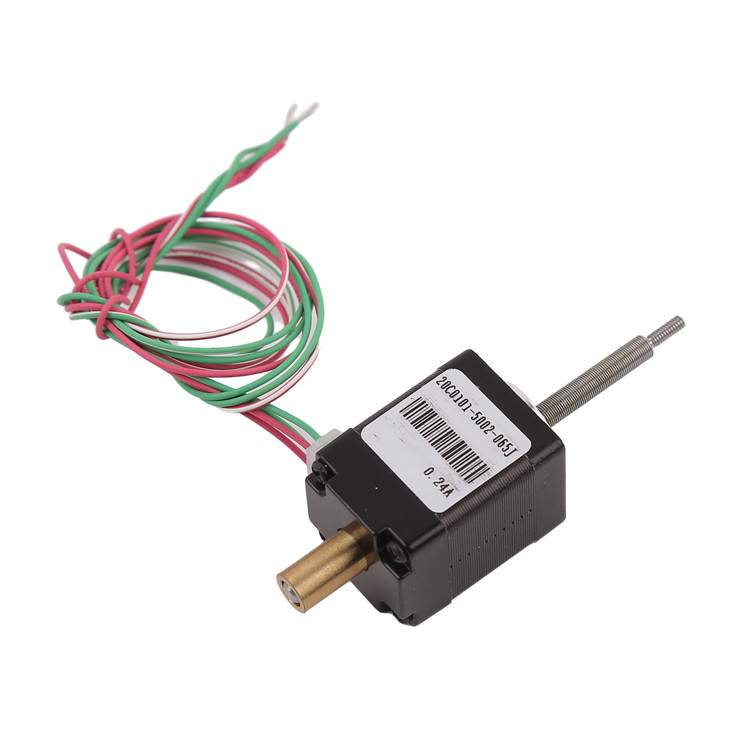

20mm NEMA8 γραμμικός υβριδικός βήμα κινητήρας με τρέξιμο μέσω μολύβδου βίδα άξονα

  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
Τόπος καταγωγής Κίνα
Μάρκα VIC-TECH
Πιστοποίηση RoHS
Αριθμό μοντέλου 20C0101
Ποσότητα παραγγελίας min 1 μονάδα
Τιμή $42.5~$70/Unit
Συσκευασία λεπτομέρειες Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο.
Χρόνος παράδοσης 10~30 ημέρες μετά από να λάβει την πληρωμή δειγμάτων
Όροι πληρωμής MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C
Δυνατότητα προσφοράς 100000\ μονάδες/έτος

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος μηχανών Υβριδικός βηματικός κινητήρας Γωνία βήματος 10,8 βαθμοί/βήμα
Αριθμός φάσεων 2 φάσεις (διπολικές) Τύπος μολύβδου Tr3.5*P0.3*1N
Αντίσταση σπείρας 200,4Ω±10% Ονομαστική τάση 5V συνεχές ρεύμα
Εκτιμημένο ρεύμα 0.24A/Φάση
Υψηλό φως

Επικαιροποιημένο μηχανοκίνητο

,

20 mm γραμμικός υβριδικός βήμα κινητήρας

,

Στροφικό άξονα γραμμικού κινητήρα βήματος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

20mm NEMA8 γραμμικός υβριδικός βήμα κινητήρας με τρέξιμο μέσω μολύβδου βίδα άξονα

Περιγραφή

Αυτός είναι ο NEMA8 (20mm μέγεθος) υβριδικός σταπτέρ κινητήρας με ένα άξονα διαδρομής, όπως ονομάζεται ως μη δεσμευτικός άξονας.
Σε αντίθεση με τον σταπτήρα με στρογγυλό άξονα / άξονα D, αυτός ο άξονας διαδρομής είναι ελεύθερος να κινείται προς τα πάνω και προς τα κάτω ενώ περιστρέφεται με τον ίδιο ρυθμό.
Αυτό είναι γνωστό ως γραμμική βήμα κινητήρα, η οποία μπορεί να κάνει γραμμική κίνηση.
Η γραμμική ταχύτητα κίνησης καθορίζεται από τη συχνότητα κίνησης και το μοχλό της βίδες.
Υπάρχει ένα χειροκίνητο μητρώο στο πίσω μέρος του κινητήρα, το οποίο μπορεί να χρησιμοποιηθεί για να περιστρέψει τον κινητήρα χειροκίνητα όταν η ισχύς είναι εκτός, ή μπορεί να συναρμολογηθεί με κωδικοποιητές για σύστημα κλειστού βρόχου


Παράμετροι

Αριθμός μοντέλου. 20C0101
Διάμετρος κινητήρα 20 mm ((NEMA8)
Τετάρτη 5V συνεχής
Αντίσταση σπείρας 200,8Ω±10%/φάση
Αριθμός φάσης 2 φάσεις
Γωνία βήματος 10,8°/βήμα
Τρέχων 0.24A/Φάση
Ελάχιστη ώθηση ((300PPS) 2.4 κιλά
μήκος βήματος 00,0015 mm/βήμα



Σχέδιο σχεδιασμού


Σχετικά με το μολύβι βίδα

Η κορυφαία βίδα που χρησιμοποιείται σε γραμμικό υβριδικό βήμα κινητήρα είναι γενικά τραπεζοειδής κορυφαία βίδα.
Για παράδειγμα, για την κορυφαία βίδα Tr3.5*P0.3*1N.
Tr σημαίνει τύπου τροπαιοειδούς μολύβδου
P0.3 σημαίνει ότι το βήμα της μολύβδου είναι 0,3 mm
Το 1N σημαίνει ότι είναι μονοκίνητη μοχλό-βίδα.
Πρωτεύον βίδα πρωτεύον = αριθμός εκκίνησης * κλίμακα
Έτσι για αυτό το συγκεκριμένο βίδα μολύβδου, είναι 0,3 mm μολύβι.
Η γωνία βήματος του κινητήρα του υβριδικού βήματος είναι 1,8 μοίρες / βήμα, η οποία απαιτεί 200 βήματα για να περιστραφεί μια στροφή.
Το μήκος βήματος είναι η γραμμική κίνηση που κάνει ο κινητήρας, όταν κάνει ένα μόνο βήμα.
Για μια βίδα 0,3 mm, το μήκος βήματος είναι 0,3 mm/200 step=0,0015 mm/step

Βασική δομή των σταδιακών κινητήρων NEMA


Εφαρμογή του υβριδικού βήμα κινητήρα

Λόγω της υψηλής ανάλυσης των υβριδικών σταπτικών κινητήρων (200 ή 400 βήματα ανά στροφή), χρησιμοποιούνται ευρέως για εφαρμογές που απαιτούν υψηλή ακρίβεια, όπως:
3D εκτύπωση
Βιομηχανικός έλεγχος (CNC, αυτόματη μηχανή άλεσης, κλωστοϋφαντουργική μηχανή)
Περιφερειακά συστήματα υπολογιστών
Μηχανή συσκευασίας
Και άλλα αυτόματα συστήματα που απαιτούν υψηλής ακρίβειας έλεγχο.


Οι πελάτες θα πρέπει να ακολουθούν την αρχή της “επιλογής των σταδιακών κινητήρων πρώτα, και στη συνέχεια να επιλέξουν τον οδηγό με βάση τον υπάρχοντα σταδιακό κινητήρα”
Είναι καλύτερο να μην χρησιμοποιείτε τη λειτουργία οδήγησης πλήρους βήματος για την οδήγηση ενός υβριδικού κινητήρα βήματος και η δόνηση είναι μεγαλύτερη κατά την οδήγηση πλήρους βήματος.
Ο υβριδικός σταπτήρας είναι πιο κατάλληλος για περιπτώσεις χαμηλής ταχύτητας.Και μπορεί να το συνδέσετε με ένα κιβώτιο ταχυτήτων για να μειώσετε την ταχύτητά του.Ο κινητήρας έχει υψηλή απόδοση εργασίας και χαμηλό θόρυβο σε κατάλληλη συχνότητα.
Λόγω ιστορικών λόγων, μόνο ο κινητήρας με ονομαστική τάση 12V χρησιμοποιεί 12V. Άλλη ονομαστική τάση στο σχέδιο σχεδιασμού δεν είναι ακριβώς η πιο κατάλληλη τάση κίνησης για τον κινητήρα.Οι πελάτες πρέπει να επιλέγουν κατάλληλη τάση κίνησης και κατάλληλο οδηγό με βάση τις δικές τους απαιτήσεις..
Όταν ο κινητήρας χρησιμοποιείται με υψηλή ταχύτητα ή με μεγάλο φορτίο, γενικά δεν ξεκινάει με την ταχύτητα εργασίας απευθείας.Ο κινητήρας δεν χάνει βήματα, και δεύτερον, μπορεί να μειώσει τον θόρυβο και να βελτιώσει την ακρίβεια της θέσης.
Ο κινητήρας δεν πρέπει να λειτουργεί στην περιοχή των δονήσεων (κάτω των 600 PPS).
Όταν ο κινητήρας λειτουργεί κάτω των 600 PPS (0,9 βαθμούς), πρέπει να τροφοδοτείται από μικρό ρεύμα, μεγάλη επαγωγικότητα και χαμηλή τάση.
Για φορτία με μεγάλη στιγμή αδράνειας, θα πρέπει να επιλέγεται κινητήρας μεγάλου μεγέθους.
Όταν απαιτείται υψηλότερη ακρίβεια, θα μπορούσε να επιλυθεί με την προσθήκη κιβωτίου ταχυτήτων, την αύξηση της ταχύτητας του κινητήρα ή με τη χρήση υποδιαίρεσης.Αλλά η τιμή ολόκληρου του συστήματος είναι σχετικά ακριβή., οπότε χρησιμοποιείται σπάνια.
Μέγεθος κινητήρα βήματος:
Σήμερα έχουμε 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) υβριδικούς κινητήρες βήματος.όταν επιλέγετε ένα υβριδικό βήμα κινητήρα.

Υπηρεσία προσαρμογής

Ο σχεδιασμός του κινητήρα μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων:
Διάμετρος κινητήρα: έχουμε κινητήρα διαμέτρου 6mm, 8mm, 10mm, 15mm και 20mm
Αντίσταση τροχιάς/ ονομαστική τάση: η αντίσταση τροχιάς είναι ρυθμιζόμενη και με υψηλότερη αντίσταση, η ονομαστική τάση του κινητήρα είναι υψηλότερη.
Σχεδιασμός στηρίγματος/μήκος καλωδιακής βίδες: εάν ο πελάτης επιθυμεί τη στήριξη να είναι μεγαλύτερη/κόκκινη, με ειδικό σχεδιασμό όπως οπές τοποθέτησης, είναι ρυθμιζόμενη.
PCB + καλώδια + συνδετήρας: Ο σχεδιασμός PCB, το μήκος καλωδίου και το βάθος του συνδετήρα είναι όλα ρυθμιζόμενα, μπορούν να αντικατασταθούν σε FPC εάν το απαιτήσουν οι πελάτες.

Χρονοδιάγραμμα

Αν έχουμε δείγματα σε αποθέματα, μπορούμε να τα στείλουμε σε 3 ημέρες.
Εάν δεν έχουμε δείγματα σε αποθέματα, πρέπει να τα παράγουμε, ο χρόνος παραγωγής είναι περίπου 20 ημερολογιακές ημέρες.
Για την μαζική παραγωγή, ο χρόνος παράδοσης εξαρτάται από την ποσότητα της παραγγελίας.

Μέθοδος πληρωμής και όροι πληρωμής

Για δείγματα, γενικά δεχόμαστε Paypal ή Alibaba.
Για μαζική παραγωγή, δεχόμαστε πληρωμή T/T.
Για δείγματα, συλλέγουμε πλήρη πληρωμή πριν την παραγωγή.
Για μαζική παραγωγή, μπορούμε να δεχτούμε 50% προκαταβολή πριν από την παραγωγή, και να συλλέξουμε το υπόλοιπο 50% πληρωμή πριν από την αποστολή.
Αφού συνεργαστούμε παραγγείλουμε περισσότερες από 6 φορές, θα μπορούσαμε να διαπραγματευτούμε άλλους όρους πληρωμής όπως A / S (μετά την εμφάνιση)

Γενικές ερωτήσεις

1.Πόσος είναι ο γενικός χρόνος παράδοσης για δείγματα; Πόσος είναι ο χρόνος παράδοσης για μεγάλες παραγγελίες;
Ο χρόνος προετοιμασίας παραγγελίας δείγματος είναι περίπου 15 ημέρες, ο χρόνος προετοιμασίας παραγγελίας μαζικής ποσότητας είναι 25-30 ημέρες.
2Δέχεστε εξατομικευμένες υπηρεσίες;
Δεχόμαστε προϊόντα προσαρμοσμένα, συμπεριλαμβανομένων των παραμέτρων του κινητήρα, τύπου καλωδίου μολύβδου, άξονα εξόδου κλπ.
3Είναι δυνατόν να προσθέσουμε έναν κωδικοποιητή σε αυτόν τον κινητήρα;
Για αυτόν τον τύπο κινητήρα, μπορούμε να προσθέσουμε κωδικοποιητή στο καπάκι φθοράς του κινητήρα.
