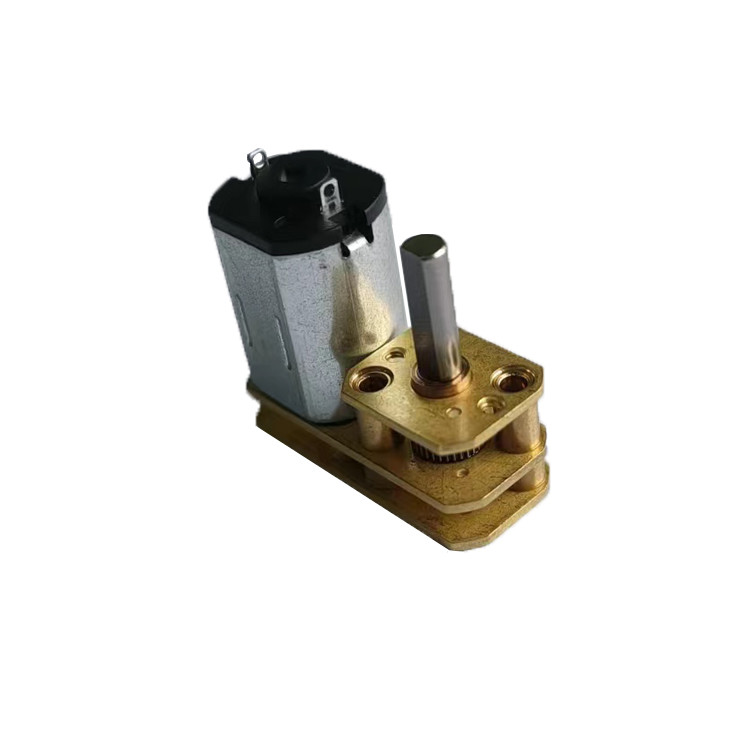

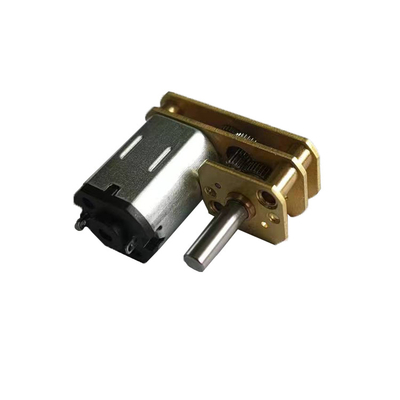

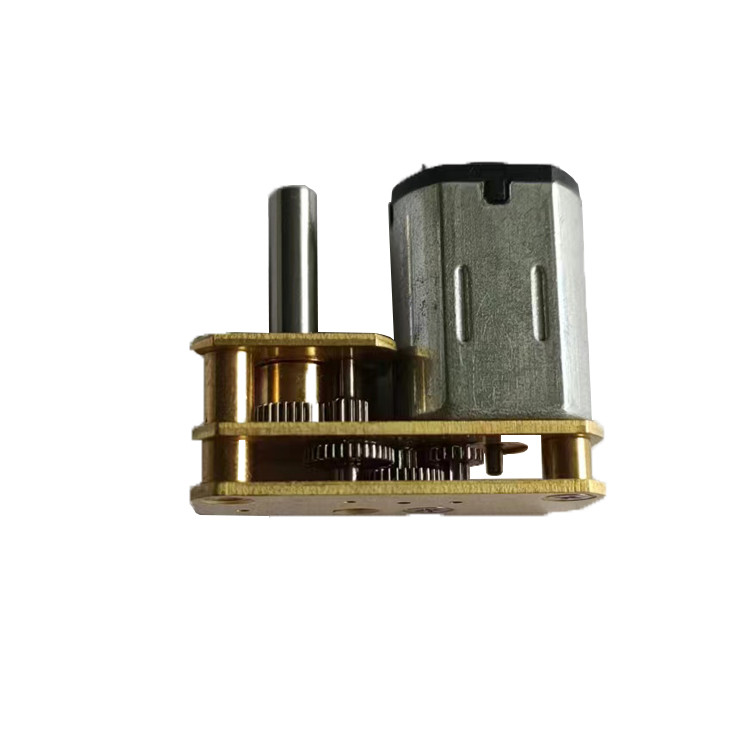

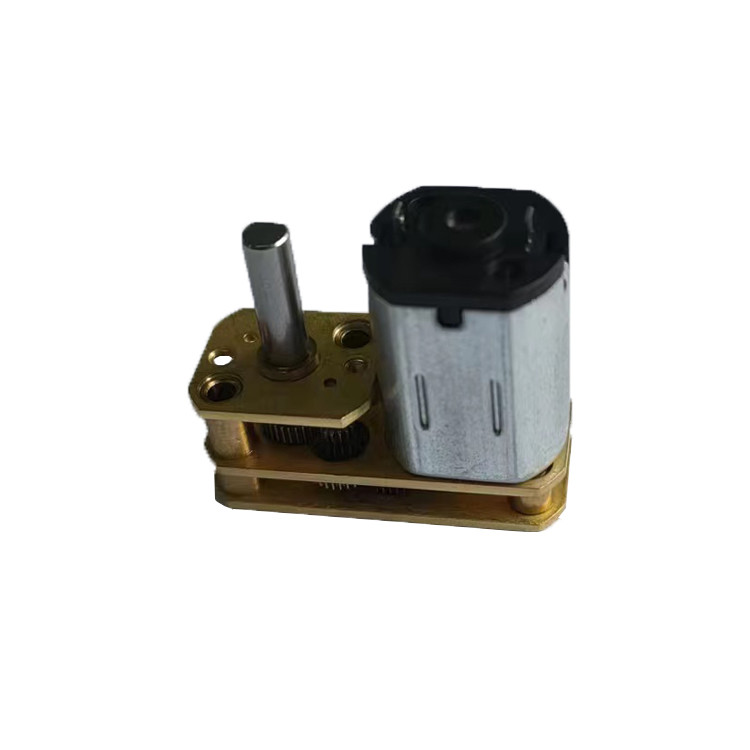

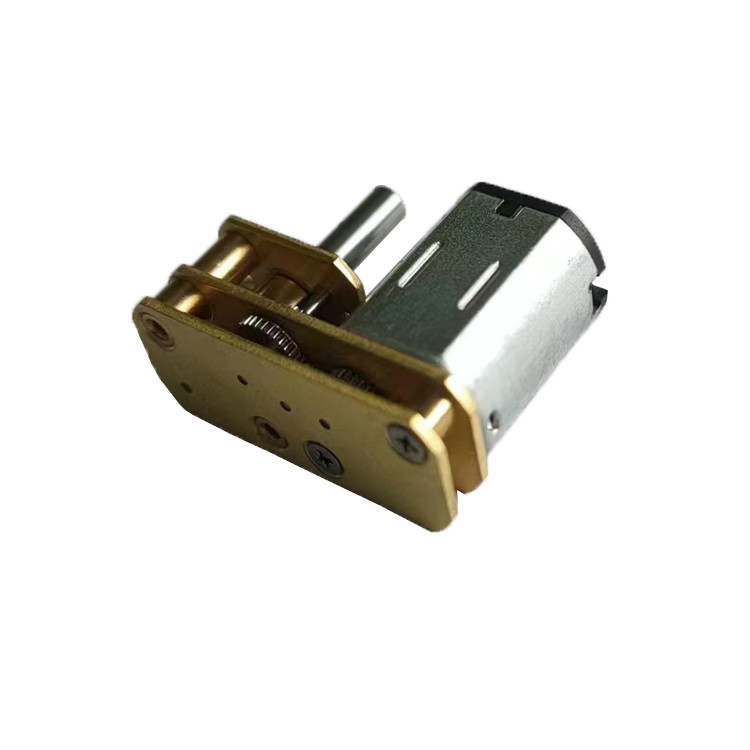

N20 DC βουρτσισμένος κινητήρας με κιβώτιο ταχυτήτων 1024, άξονας εξόδου μπορεί να προσαρμοστεί
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | VIC-TECH |
Πιστοποίηση | RoHS |
Αριθμό μοντέλου | N20-1024GB |
Ποσότητα παραγγελίας min | 1 μονάδα |
Τιμή | $7~$15/Unit |
Συσκευασία λεπτομέρειες | Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο. |
Χρόνος παράδοσης | 10~30 ημέρες μετά από να λάβει την πληρωμή δειγμάτων |
Όροι πληρωμής | MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C |
Δυνατότητα προσφοράς | 100000\ μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΤύπος κινητήρα | Μηχανή N20 με κιβώτιο ταχυτήτων | Οδηγώντας τάση | 5V συνεχές ρεύμα |
---|---|---|---|
No-Load ταχύτητα | 15000 στροφές ανά λεπτό | Οδηγία εκτέλεσης | CW/CCW |
Ελάχιστη ποσότητα παραγγελίας | 1 μονάδα | ||
Υψηλό φως | 1024 Κιβώτιο ταχυτήτων κινητήρας συνεχούς ρεύματος με βούρτσα,Προσαρμοσμένος κινητήρας με βούρτσισμα N20 DC,15000RPM Μικρός κινητήρας ταχυτήτων συνεχούς ροής |
N20 DC Brushed Motor με κιβώτιο ταχυτήτων 1024, ο άξονας εξόδου μπορεί να προσαρμοστεί
Περιγραφή
Αυτός είναι ένας κινητήρας N20 DC με κιβώτιο ταχυτήτων 1024.
Ο κινητήρας συνεχούς ρεύματος N20 είναι επίσης ένας βούρτσιστος κινητήρας συνεχούς ρεύματος με ταχύτητα χωρίς φορτίο περίπου 15.000 στροφές ανά λεπτό για έναν μόνο κινητήρα.
Όταν ο κινητήρας είναι συνδεδεμένος με ένα κιβώτιο ταχυτήτων, τρέχει πιο αργά και με μεγαλύτερη ροπή.
Ο άξονας εξόδου αυτού του κινητήρα είναι ένας άξονας D και ο πελάτης μπορεί επίσης να επιλέξει έναν στρογγυλεμένο άξονα, εάν απαιτείται.
Τα κιβώτια ταχυτήτων είναι διαθέσιμα στις ακόλουθες αναλογίες ταχυτήτων: 10:1,30:1,50:1,100:1,150:1,300:1,323:1,483:1,500:1,668:1,945:1,1000:1, ο πελάτης μπορεί να επιλέξει τη σχέση ταχυτήτων σύμφωνα με τις ανάγκες του.
Όταν η σχέση ταχυτήτων είναι μικρότερη από 600:1, το ύψος του κιβωτίου ταχυτήτων μπορεί να ρυθμιστεί σε 6 mm (μικρή έκδοση).
Η έξοδος μπορεί να είναι ένας άξονας D με διάμετρο 3 mm * D2.5 mm, ή ένας ελκυστήρας M3, ή άλλος τύπος εξατομικευμένου άξονα.
Παράμετροι
Αριθμός μοντέλου. | N20-1024GB |
Τεχνική τάση | 5V συνεχής |
Αντίσταση | 25Ω |
Δυνατότητα επαγωγής | 4 mH |
Ταχύτητα χωρίς φορτίο | 9000 στροφές ανά λεπτό |
Ποσοστό μείωσης | 298:1 |
Ταχύτητα εξόδου χωρίς φορτίο | 25RPM |
ρεύμα χωρίς φορτίο | < 60mA |
Δρόμος εξόδου | 800g.cm |
Κατεύθυνση εκτέλεσης | ΚΑ/ΚΑ |

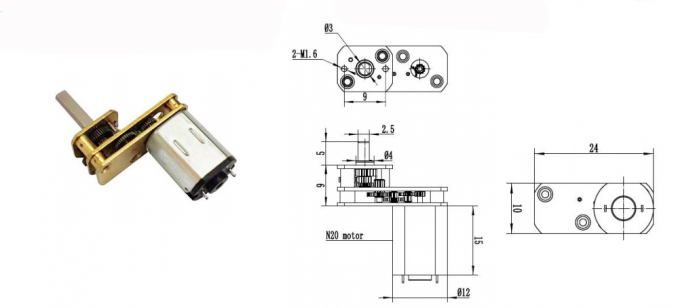

Σχέδιο σχεδιασμού
Σχετικά με τους κινητήρες με συνεχές ρεύμα
Οι κινητήρες συνεχούς ρεύματος με βούρτσισμα είναι οι πιο συχνά χρησιμοποιούμενοι κινητήρες στην αγορά.
Οι κινητήρες συνεχούς ρεύματος έχουν βούρτσες στο εσωτερικό, θετικούς και αρνητικούς πόλους (+ και -).
Η ταχύτητα του κινητήρα συνεχούς ρεύματος μπορεί να ελέγχεται με διαφορετικές σχέσεις ταχυτήτων ή με PWM (διαμόρφωση πλάτους παλμού)
Με την ενίσχυση της ροπής από το κιβώτιο ταχυτήτων, ο κινητήρας συνεχούς ρεύματος μπορεί να επιτύχει υψηλότερες ροές από την αρχική ροπή του κινητήρα.
Μπορεί επίσης να τοποθετηθεί στις ακόλουθες θέσεις σύμφωνα με τις απαιτήσεις του πελάτη:
Η σειρά 1024GB + κινητήρας N20 DC

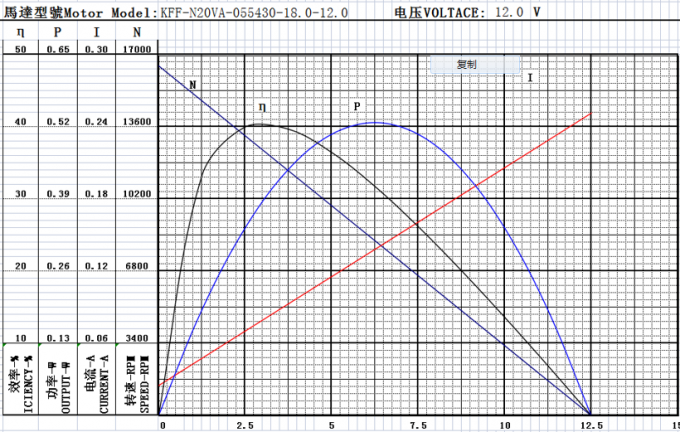

Δείκτης απόδοσης κινητήρα N20 (12V 16000 έκδοση μη φορτωμένης ταχύτητας)

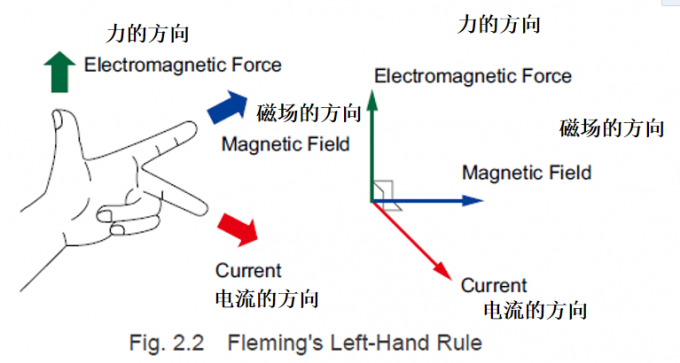

Η N20 λειτουργεί με βάση τις ακόλουθες αρχές:
Παράμετροι κιβωτίου ταχυτήτων
Σχετικό μέγεθος των εργαλείων | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
Ακριβής αναλογία | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
Τρίχωμα των δοντιών | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
Επίπεδα εργαλείων | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
Αποτελεσματικότητα | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
Σχετικό μέγεθος των εργαλείων | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
Ακριβής αναλογία | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
Τρίχωμα των δοντιών | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
Επίπεδα εργαλείων | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
Αποτελεσματικότητα | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Εφαρμογή
Ιατρικές συσκευές, το πεδίο της ρομποτικής, το έξυπνο σπίτι, η οδήγηση αυτοκινήτων, τα αεροσκάφη, τα καταναλωτικά ηλεκτρονικά, η βιομηχανική αυτοματοποίηση, τα οπτικά όργανα και το πεδίο εξοπλισμού, κλπ.
Πλεονεκτήματα των κινητήρων συνεχούς ρεύματος με βούρτσα
1. φθηνότερη (σε σύγκριση με τους σταδιακούς κινητήρες)
2Μικρότερο μέγεθος.
3. άμεση σύνδεση, εύκολη στη χρήση
4. Ευρύ φάσμα χρήσεων
5Γρήγορη ταχύτητα περιστροφής
6- υψηλότερη απόδοση (σε σύγκριση με τους σταδιακούς κινητήρες)
Υπηρεσία προσαρμογής
εκτός του μήκους του άξονα (η ουρά μπορεί να είναι εκτός του κωδικοποιητή που ταιριάζει με τον άξονα),
Η τάση,
Η ταχύτητα περιστροφής,
λειτουργία έξοδος,
Και συνδέσεις και ούτω καθεξής.
Χρόνος προετοιμασίας και πληροφορίες συσκευασίας
Ημερομηνία λήξης των δειγμάτων:
Τυπικοί κινητήρες σε αποθέματα: εντός 3 ημερών
Τυποποιημένοι κινητήρες εκτός αποθέματος: εντός 15 ημερών
Προϊόντα προσαρμοσμένα: Περίπου 25~30 ημέρες (με βάση την πολυπλοκότητα της προσαρμογής)
Χρόνος προετοιμασίας για την κατασκευή νέου καλούπιου: γενικά περίπου 45 ημέρες
Προθεσμία για μαζική παραγωγή: βάσει της ποσότητας παραγγελίας
Συσκευή:
Τα δείγματα συσκευάζονται σε σφουγγάρι αφρού με χαρτόκουτο και αποστέλλονται με ταχυδρομική αποστολή.
Η μαζική παραγωγή, οι κινητήρες συσκευάζονται σε κυματοειδή κουτιά με διαφανή ταινία έξω. (αεροπορία)
Εάν αποστέλλεται μέσω θαλάσσης, το προϊόν θα συσκευάζεται σε παλέτες
Μέθοδος αποστολής
Για δείγματα και αεροπορική αποστολή, χρησιμοποιούμε Fedex/TNT/UPS/DHL.(5~12 ημέρες για ταχεία εξυπηρέτηση)
Για ναυτιλία θαλάσσης, χρησιμοποιούμε το μεταφορικό μας πράκτορα, και ναυτιλία από το λιμάνι της Σαγκάης.(45~70 ημέρες για θαλάσσια μεταφορά)
Γενικές ερωτήσεις
1- Είστε κατασκευαστής;
Ναι, είμαστε μια κατασκευή, και παράγουμε κυρίως μοτέρ βήματος.
2-Πού είναι το εργοστάσιό σας;
Το εργοστάσιο μας βρίσκεται στο Τσανγκτσόου, Τζιανγκσού.
3Μπορείτε να μου δώσετε δωρεάν δείγματα;
Όχι, δεν παρέχουμε δωρεάν δείγματα.
4Ποιος πληρώνει τα έξοδα αποστολής; Μπορώ να χρησιμοποιήσω το λογαριασμό αποστολής μου;
Οι πελάτες πληρώνουν το κόστος αποστολής.
Αν νομίζετε ότι έχετε φθηνότερη / πιο βολική μέθοδο αποστολής, μπορούμε να χρησιμοποιήσουμε το λογαριασμό αποστολής σας.
5Μπορώ να παραγγείλω έναν κινητήρα;
Δεν έχουμε MOQ, και μπορείτε να παραγγείλετε μόνο ένα δείγμα.
Αλλά σας συνιστούμε να παραγγείλετε λίγο περισσότερο, σε περίπτωση που ο κινητήρας καταστραφεί κατά τη διάρκεια των δοκιμών σας, και μπορείτε να έχετε ένα εφεδρικό.
6Αναπτύσσουμε ένα νέο έργο, μπορείτε να μας δώσετε υπηρεσίες προσαρμογής;
Έχουμε πάνω από 20 χρόνια εμπειρίας στη βιομηχανία σταπ κινητήρων.
Έχουμε αναπτύξει πολλά έργα, μπορούμε να παρέχουμε πλήρη προσαρμογή από το σχέδιο σχεδιασμού μέχρι την παραγωγή.
Είμαστε βέβαιοι ότι μπορούμε να σας δώσουμε μερικές συμβουλές/προτάσεις για το πρότζεκτ του βήμα κινητήρα σας.
Αν ανησυχείτε για εμπιστευτικά θέματα, ναι, μπορούμε να υπογράψουμε ένα συμβόλαιο μυστικότητας.
7- Πουλάτε οδηγούς;
Ναι, πουλάμε οδηγούς, είναι κατάλληλοι μόνο για προσωρινές δοκιμές, όχι για μαζική παραγωγή.
Δεν παράγουμε οδηγοί, παράγουμε μόνο μοτέρ βήματος.
