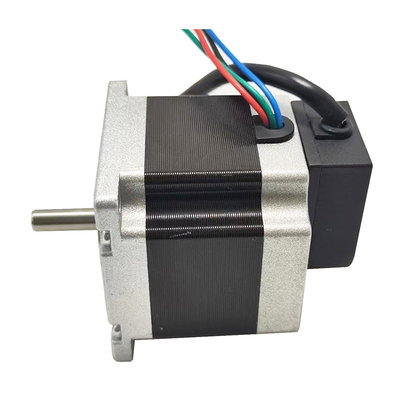

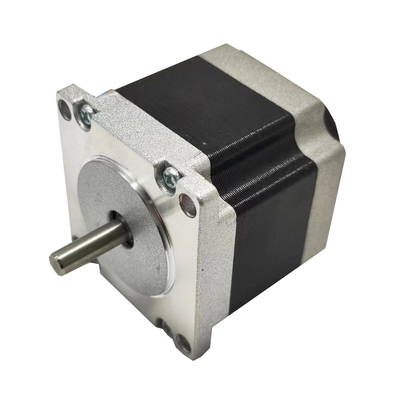

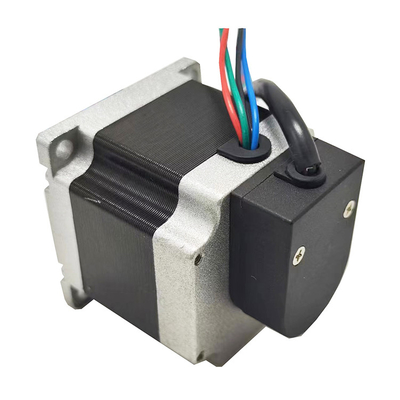

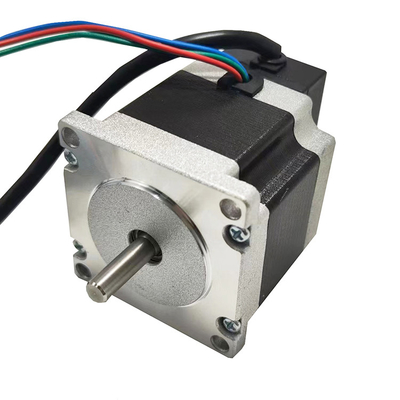

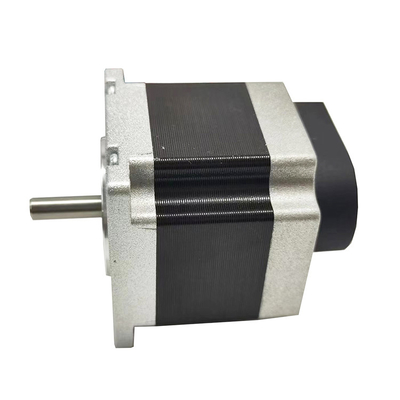

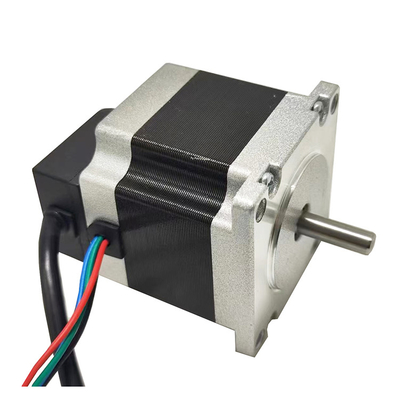

Υψηλής ακρίβειας 57HS51 57mm NEMA 23 υβριδικός σταπτήρας με οπτικό κωδικοποιητή 500 PPR ανάλυση

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Τόπος καταγωγής Jiangsu, Κίνα (ηπειρωτική χώρα)
Μάρκα VIC-TECH
Πιστοποίηση RoHS
Αριθμό μοντέλου 57HS51-EN
Ποσότητα παραγγελίας min 1 μονάδα
Τιμή $25 - $45 / Units
Συσκευασία λεπτομέρειες Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί
Χρόνος παράδοσης 15-30 ημέρες εργασίας
Όροι πληρωμής T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 10000 μονάδες το μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος κινητήρα Υβριδικός βηματικός κινητήρας Μέγεθος μηχανών 57 mm (NEMA23)
Τρέχων 1~4 Α/φάση Τύπος κωδικοποιητών Οπτικός κωδικοποιητής
Ψήφισμα κωδικοποιητών 500 PPR Γωνία βημάτων 1.8°/Step
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Υψηλής ακρίβειας 57HS51 57mm NEMA 23 υβριδικός σταπτήρας με οπτικό κωδικοποιητή 500 PPR ανάλυση

Αυτό είναι ένα υβριδικό βήμα κινητήρα 57mm με οπτικό κωδικοποιητή στο κάτω μέρος.

Ο υβριδικός κινητήρας βήματος 57 mm έχει γωνία βήματος 1,8 °, γνωστός επίσης ως κινητήρας NEMA 23.

Αυτός ο κινητήρας χρησιμοποιείται ευρέως για έλεγχο υψηλής ακρίβειας.

Για την επίτευξη κλειστού βρόχου, για υψηλότερη ακρίβεια ελέγχου, απαιτείται κωδικοποιητής για την παροχή σήματος ανατροφοδότησης.

Ο κωδικοποιητής που χρησιμοποιείται είναι οπτικός κωδικοποιητής, και έχουμε διαφορετική ανάλυση συμπεριλαμβανομένων 500, 1000, 2000 PPR και περισσότερα.

Ο κωδικοποιητής περιέχει τρία κανάλια: σήμα Α, σήμα Β και δείκτη σήματος.



Το μέγεθος του κινητήρα είναι 57mm, και έχουμε διαφορετικό ύψος για επιλογή.

Με μεγαλύτερο ύψος, ο κινητήρας έχει μεγαλύτερη ροπή, μεγαλύτερο βάρος και υψηλότερο κόστος.

Παρακαλώ επιβεβαιώστε τις παραμέτρους του κινητήρα και του κωδικοποιητή πριν επιβεβαιώσετε την παραγγελία.




Μηχανική διάσταση:MM



Υψηλής ακρίβειας 57HS51 57mm NEMA 23 υβριδικός σταπτήρας με οπτικό κωδικοποιητή 500 PPR ανάλυση 0

Τυπικές εφαρμογές

  • 3D εκτυπωτής
  • Εξοπλισμός παρακολούθησης
  • Ιατρικά μηχανήματα
  • Μηχανή πώλησης
  • Μηχανοκίνητο όχημα
  • Μηχανή χαρακτικής CNC
  • ΑΤΜ

Παράμετροι κινητήρα:

Γωνία βήματος

(°)

Διάστημα κινητήρα

(μμ)

Δρόμος διατήρησης

(KG*cm)

Τρέχων

/ φάση

(Α/Φάση)

Αντίσταση

(Ω/φάση)

Δυνατότητα επαγωγής

(mH/φάση)

Αριθμός

Οδήγησε

Ινερσία περιστροφής

(g*cm2)

Βάρος

(KG)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Παράμετροι κωδικοποιητή:

Τύπος κωδικοποιητή Οπτικός κωδικοποιητής
Απόφαση 100/200/500/1000/1024/2000/2500PPR
Σημείο εξόδου Σήμα Α, Β, Δείκτης
Ηλεκτρική τροφοδοσία 5V συνεχής
Μέγιστη συχνότητα απόκρισης 100 kHz
Μέγιστη ταχύτητα περιστροφής 3000 στροφές ανά λεπτό





Σχήμα καμπύλης ροπής για αναφοράΤα παραπάνω προϊόντα είναι μόνο αντιπροσωπευτικά μοντέλα, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με τις απαιτήσεις των πελατών.Περιλαμβάνει το μήκος και τη διάμετρο του άξονα. Η εταιρεία μας μπορεί επίσης να παρέχει υπηρεσίες OEM.

Παρουσίαση λεπτομερειών του προϊόντος

Υψηλής ακρίβειας 57HS51 57mm NEMA 23 υβριδικός σταπτήρας με οπτικό κωδικοποιητή 500 PPR ανάλυση 1





Για τον υβριδικό σταπτήρα:

Οι υβριδικοί βήμα κινητήρες έχουν γενικά τετράγωνο σχήμα και ένας βήμα κινητήρας μπορεί να αναγνωριστεί από το μοναδικό εξωτερικό σχήμα του.

Ένας υβριδικός βήμα κινητήρας έχει γωνία βήματος 1,8° ((200 βήματα / επανάσταση) ή γωνία βήματος 0,9° (400 βήματα / επανάσταση).

Υπάρχουν διάφοροι τρόποι να ονομάσουμε έναν υβριδικό βήμα κινητήρα:

Με μέτρια μονάδα (μονάδα: mm) ή με αυτοκρατορική μονάδα (μονάδα: ίντσα)

Για παράδειγμα, ένας κινητήρας 42mm = ένας κινητήρας 1.7 ιντσών.

Έτσι, ένας κινητήρας 42mm μπορεί επίσης να ονομαστεί ως κινητήρας NEMA 17.

Ερμηνεία της ονομασίας του υβριδικού σταπτήρα:

Για παράδειγμα, 42HS40 βήμα κινητήρας:

42 σημαίνει ότι το μέγεθος είναι 42mm, οπότε είναι ένας κινητήρας NEMA17.

Η HS σημαίνει υβριδικός βήμα κινητήρας.

40 σημαίνει ότι το ύψος είναι 40mm κινητήρα.

Έχουμε διαφορετικό ύψος για τους πελάτες να επιλέξουν, με μεγαλύτερο ύψος, ένας κινητήρας θα έχει μεγαλύτερη ροπή, μεγαλύτερο βάρος, και υψηλότερη τιμή.

Εδώ είναι η εσωτερική δομή ενός κανονικού υβριδικού βήμα κινητήρα.



Εφαρμογή του υβριδικού σταπτήρα:

Λόγω της υψηλής ανάλυσης των υβριδικών βήμα κινητήρων (200 ή 400 βήματα ανά περιστροφή), χρησιμοποιούνται ευρέως για εφαρμογές που απαιτούν υψηλή ακρίβεια, όπως:

3D εκτύπωση

Βιομηχανικός έλεγχος (CNC, αυτόματη μηχανή άλεσης, κλωστοϋφαντουργική μηχανή)

Περιφερειακά συστήματα υπολογιστών

Μηχανή συσκευασίας

Και άλλα αυτόματα συστήματα που απαιτούν υψηλής ακρίβειας έλεγχο.
