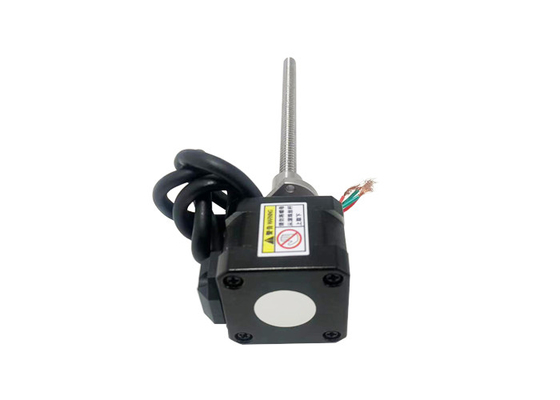

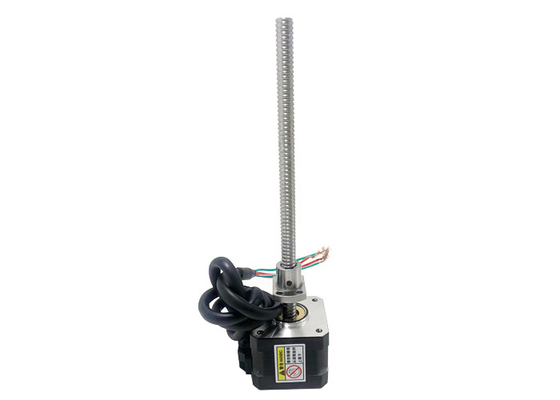

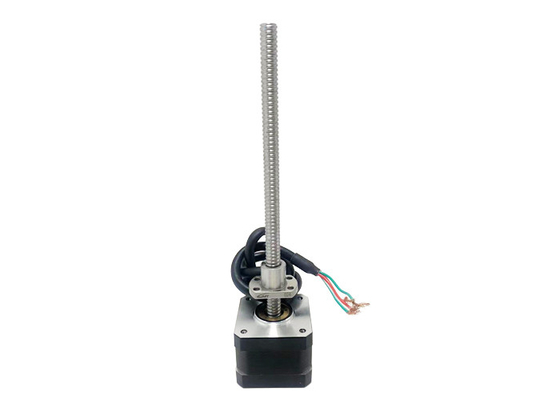

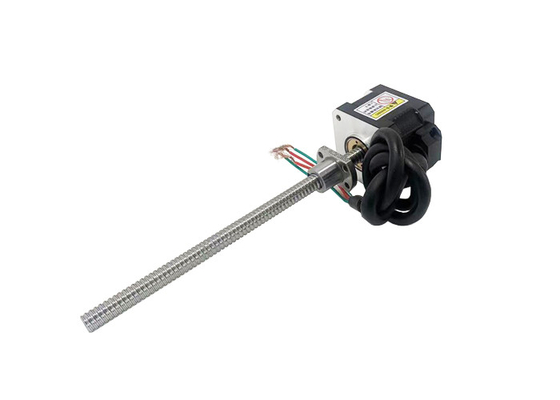

Nema 17 (42mm) υβριδική stepper βιδών σφαιρών τάση 2,1/3.7V τρέχον 1A, 4 καλώδια γωνίας βημάτων μηχανών 1.8° μολύβδου
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM42BSHSM |
| Ποσότητα παραγγελίας min | 1Unit |
| Τιμή | $71~$143/Unit |
| Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
| Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
| Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
| Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγεθος μηχανών | 42mm | Γωνία βημάτων | 1.8° |
|---|---|---|---|
| Τάση (β) | 2.1 / 3.7 | Τρέχον (α) | 1 |
| Αντίσταση (ωμ) | 2.1 / 3.7 | Αυτεπαγωγή (mH) | 1.5 / 2.3 |
| Καλώδια μολύβδου | 4 | Πόλη | Changzhou |
Περιγραφή προϊόντων
Nema 17 (42mm) υβριδικός βιδωτήρας βήματος με στροφή σφαίρας 1.8° Στροφή γωνίας βήματος τάση 2.1 / 3.7V ρεύμα 1A,4 καλώδια μολύβδου
Nema 17 (42mm) υβριδικός σταπτέρ κινητήρας, διπολικός, 4 μολύβδου, στροφή σφαίρας, χαμηλός θόρυβος, μακρά διάρκεια ζωής, υψηλή απόδοση, πιστοποιημένος CE και RoHS.
Περιγραφές:
|
Ονομασία του προϊόντος |
42 mm υβριδικός βρόχος με στροφική βρόχη |
|
Σχήμα |
Δοκιμαστικό σήμα |
|
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
|
Γωνία βήματος |
10,8° |
|
Τεχνολογία |
2.6 / 3.3 / 2 / 2.5 |
|
ρεύμα (Α) |
1.5 / 2.5 |
|
Αντίσταση (Ω) |
1.8 / 2.2 / 0.8 / 1 |
|
Δυνατότητα επαγωγής (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
| Σωλήνες μολύβδου | 4 |
|
Διάστημα κινητήρα (mm) |
34 / 40 / 48 / 60 |
| Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
| Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
| Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
| Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
| Μέγεθος κινητήρα |
Τετάρτη / Φάση (V) |
Τρέχων / Φάση (Α) |
Αντίσταση / Φάση (Ω) |
Δυνατότητα επαγωγής / Φάση (mH) |
Αριθμός Σωλήνες μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Βάρος του κινητήρα (γ) |
Διάστημα κινητήρα L (μμ) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM42BSHSM:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές στροφιάς.
VSM42BSHSMBall nut 0801 ή 0802 σχεδιασμός περίγραμμα:
VSM42BSHSMBall nut 1202 σχέδιο περίγραμμα:
Εικόνα περιγράμματος VSM42BSHSMBall nut 1205:
Εικόνα περιγράμματος VSM42BSHSMBall nut 1210:
Δείκτης ταχύτητας και ώθησης:
42 σειράς 34mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
42 σειρά 40mm μήκος κινητήρα διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Προϋπόθεση δοκιμής:Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
42 σειράς 48mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
Σειρά 42 μήκος κινητήρα 60mm διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Προϋπόθεση δοκιμής:Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
Περιοχές εφαρμογής:
Εξοπλισμός αυτοματισμού:Οι κινητήρες αυτοί μπορούν να χρησιμοποιηθούν σε διάφορους εξοπλισμούς αυτοματισμού, όπως αυτοματοποιημένες γραμμές συναρμολόγησης, μηχανήματα συσκευασίας, αυτοματοποιημένα συστήματα αποθήκευσης και άλλα.Παρέχουν υψηλής ακρίβειας τοποθέτηση και αξιόπιστο έλεγχο κίνησης για ακριβή χειρισμό και τοποθέτηση των εργαστηρίων.
3D εκτυπωτές:Οι 42 mm υβριδικοί βρόχοι βήματος κινητήρες μπορούν να χρησιμοποιηθούν στους κινούμενους άξονες των 3D εκτυπωτών για την ακριβή τοποθέτηση και έλεγχο της κίνησης της κεφαλής εκτύπωσης.μπορούν να επιτευχθούν αποτελέσματα εκτύπωσης υψηλής ποιότητας.
Μηχανές εργαλείων CNC:Οι κινητήρες αυτοί μπορούν να χρησιμοποιηθούν στους άξονες κίνησης των εργαλείων μηχανών CNC, όπως τα τραπέζια θέσης XYZ, τα φρέινγκ και τα μηχανήματα χαρακτικής.υψηλή ισχύ ροπής και αξιόπιστος έλεγχος κίνησης για επεξεργασία ακριβείας και χαρακτική.
Ιατρικός εξοπλισμός:Οι υβριδικοί βήμα κινητήρες 42 mm μπορούν να χρησιμοποιηθούν σε ιατρικό εξοπλισμό, όπως ιατρικός εξοπλισμός απεικόνισης, χειρουργικά ρομπότ και αυτοματοποιημένα ιατρικά όργανα.Παρέχουν ακριβή έλεγχο θέσης και σταθερή κίνηση για λεπτό χειρισμό και αυτοματοποίηση ιατρικών διαδικασιών.
Μηχανήματα υφαντουργίας:Οι κινητήρες αυτοί μπορούν να χρησιμοποιηθούν για διάφορους άξονες κίνησης σε κλωστοϋφαντουργικά μηχανήματα, όπως πλεκτήρες, ραπτομηχανές, μηχανές κέντησης κλπ.Μηχανές υψηλής ακρίβειας για την παραγωγή και την επεξεργασία υφασμάτων.
Ρομποτική:Οι 42 mm υβριδικοί βρόγχοι βήματος κινητήρες χρησιμοποιούνται στις αρθρώσεις και στους κινητήρες των ρομπότ.Παρέχουν ακριβή έλεγχο θέσης και υψηλή ισχύ ροπής και χρησιμοποιούνται για την επίτευξη ακριβούς κίνησης και λειτουργίας των ρομπότ.
Πλεονέκτημα:
Υψηλή ακρίβεια θέσης:Τα υβριδικά βιδωτά βήματα 42 mm προσφέρουν υψηλή ακρίβεια τοποθέτησης.Αυτό επιτρέπει στον κινητήρα να φτάσει με ακρίβεια και να διατηρήσει την επιθυμητή θέση, η οποία είναι κρίσιμη σε εφαρμογές που απαιτούν ακριβή τοποθέτηση.
Αυξημένη ισχύς ροπής:Οι κινητήρες αυτοί παρέχουν αυξημένη ροπή σε σύγκριση με τους τυπικούς κινητήρες σταπ. Ο μηχανισμός στροφής σφαίρας μετατρέπει αποτελεσματικά την περιστροφική κίνηση του κινητήρα σε γραμμική κίνηση,με αποτέλεσμα βελτιωμένη μετάδοση ροπήςΑυτό επιτρέπει στον κινητήρα να οδηγεί μεγαλύτερα φορτία ή να ξεπερνά μεγαλύτερες αντίστοιχες δυνάμεις, καθιστώντας τον κατάλληλο για εφαρμογές με απαιτητικές απαιτήσεις ροπής.
Βελτιωμένη χωρητικότητα φορτίου:Το σύστημα μετάδοσης με στροφή σφαιριού σε αυτούς τους κινητήρες παρέχει βελτιωμένη ικανότητα μεταφοράς φορτίου.που επιτρέπουν στον κινητήρα να χειρίζεται υψηλότερα φορτία και να διατηρεί τη σταθερότητα κατά τη λειτουργίαΑυτό τα καθιστά κατάλληλα για εφαρμογές που περιλαμβάνουν μεταφορά βαρέων φορτίων ή εργασία σε δύσκολα περιβάλλοντα.
Μειωμένη αντίδραση:Ο μηχανισμός στροφής σφαιρίδας που χρησιμοποιείται σε αυτούς τους κινητήρες βοηθά στην ελαχιστοποίηση της αντίδρασης,με αποτέλεσμα βελτιωμένο έλεγχο κίνησης και ακρίβεια θέσηςΗ μειωμένη αντίδραση εξασφαλίζει ότι ο κινητήρας ανταποκρίνεται με ακρίβεια στα σήματα ελέγχου, καθιστώντας τον κατάλληλο για εφαρμογές που απαιτούν αυστηρό έλεγχο της κίνησης.
Μεγαλύτερη αποδοτικότητα:Τα υβριδικά βιδωτά βήματα με στροφή σφαίρας προσφέρουν υψηλότερη απόδοση σε σύγκριση με τους παραδοσιακούς βιδωτά κινητήρες.με αποτέλεσμα βελτιωμένη μετατροπή ενέργειας και μειωμένες απώλειες ισχύοςΑυτό μεταφράζεται σε βελτιωμένη συνολική αποδοτικότητα και χαμηλότερη κατανάλωση ενέργειας, καθιστώντας τα πιο οικονομικά αποδοτικά και φιλικά προς το περιβάλλον.
Ακατάπαυστη λειτουργία:Ο μηχανισμός στροφιάς σφαίρας παρέχει πιο ομαλή και ακριβή γραμμική κίνηση σε σύγκριση με άλλα συστήματα μεταφοράς.διασφάλιση πιο ήσυχης και σταθερής απόδοσηςΩς εκ τούτου, οι κινητήρες αυτοί είναι κατάλληλοι για εφαρμογές όπου ο θόρυβος και οι δονήσεις πρέπει να ελαχιστοποιηθούν.
Διάρκεια ζωής και αξιοπιστία:Οι υβριδικοί βήμα κινητήρες 42 mm με στροφή σφαίρας είναι σχεδιασμένοι για αντοχή και μακρά διάρκεια ζωής.εξασφαλίζει αξιόπιστη και σταθερή απόδοση ακόμη και σε απαιτητικές συνθήκες λειτουργίαςΑυτό έχει ως αποτέλεσμα τη μείωση των απαιτήσεων συντήρησης και τη βελτίωση της αξιοπιστίας του συστήματος.
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
Εργαστήριο παραγωγής:
