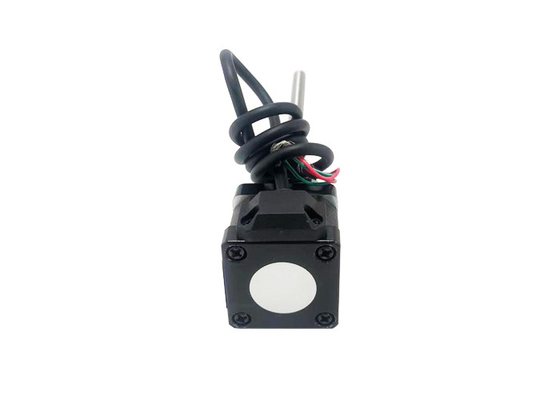

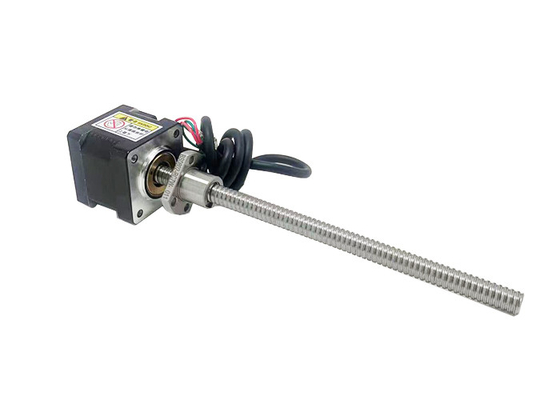

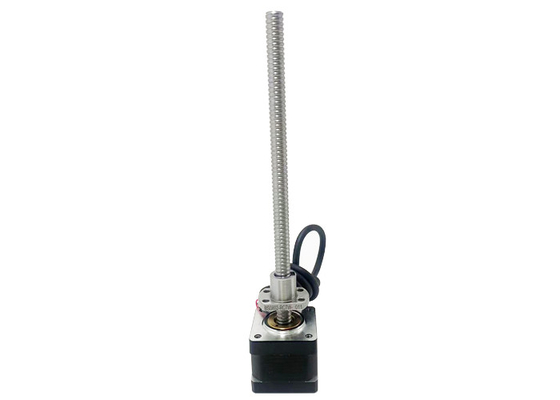

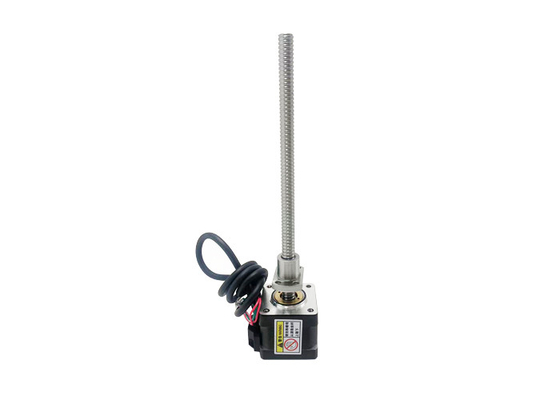

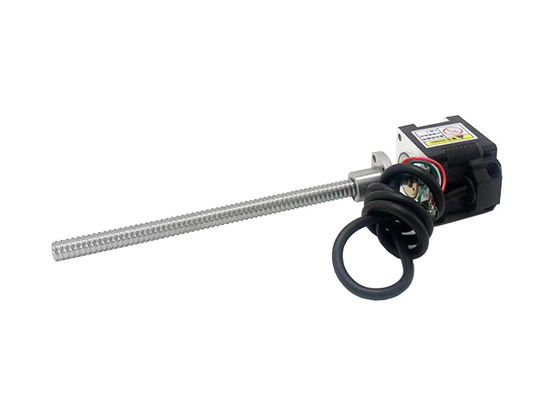

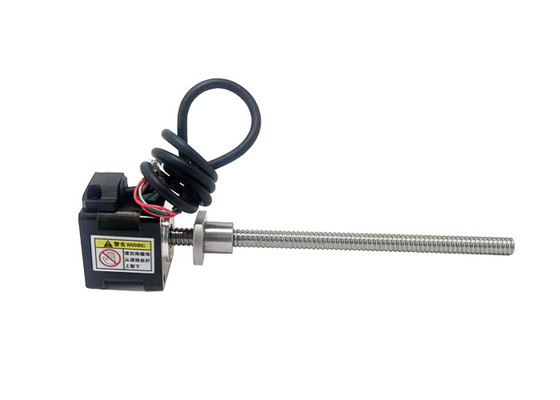

Nema 14 35mm Υβριδικός Στροφώδης Στροφώδης Μηχανής 1.8° Στροφική Γωνία τάσης 1.4 / 2.9V ρεύμα 1.5A,4 καλώδια μολύβδου
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM35BSHSM |
| Ποσότητα παραγγελίας min | 1Unit |
| Τιμή | $85~$171/Unit |
| Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
| Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
| Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
| Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγεθος κινητήρα | 35 χιλιοστά | Γωνία βήματος | 10,8° |
|---|---|---|---|
| Τεχνολογία | 1.4 / 2.9 | ρεύμα (Α) | 1.5 |
| Αντίσταση (Ω) | 0.95 / 1.9 | Αυτεπαγωγή (mH) | 1.5 / 2.3 |
| Σωλήνες μολύβδου | 4 | Πόλη | Τσανγκτσόου |
| Επισημαίνω | 1.8° υβριδικός βρόχος βήματος με στροφική βίδα,1.5Ένας υβριδικός βρόχος με στροφική στροφή βήμα κινητήρα,NEMA 14 υβριδική Stepper μηχανή |
||
Περιγραφή προϊόντων
Nema 14 (35mm) υβριδικός βιδωτήρας βήματος με στροφή σφαίρας 1.8° Στροφή γωνίας βήματος τάση 1.4 / 2.9V ρεύμα 1.5A,4 καλώδια μολύβδου
Nema 14 (35mm) υβριδικός βήμα κινητήρας, διπολικός, 4 μολύβδου, στροφή σφαίρας, χαμηλός θόρυβος, μακρά διάρκεια ζωής, υψηλή απόδοση, πιστοποιημένος CE και RoHS.
Περιγραφές:
|
Ονομασία του προϊόντος |
35 mm υβριδικός βρόχος βήμα βρόχος κινητήρας |
|
Σχήμα |
Δοκιμαστικό σήμα |
|
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
|
Γωνία βήματος |
10,8° |
|
Τεχνολογία |
10,4 / 2.9 |
|
ρεύμα (Α) |
1.5 |
|
Αντίσταση (Ω) |
00,95 / 1.9 |
|
Δυνατότητα επαγωγής (mH) |
1.5 / 2.3 |
| Πλέγματα μολύβδου | 4 |
|
Διάστημα κινητήρα (mm) |
34 / 45 |
| Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
| Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
| Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
| Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
| Μέγεθος κινητήρα |
Τετάρτη Φάση (V) |
Τρέχον/ Φάση (Α) |
Αντίσταση/ Φάση (Ω) |
Δυνατότητα επαγωγής/ Φάση (mH) |
Αριθμός Πλέγματα μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Βάρος του κινητήρα (γ) |
Διάστημα κινητήρα L (μμ) |
| 35 | 1.4 | 1.5 | 0.95 | 1.4 | 4 | 20 | 190 | 34 |
| 35 | 2.9 | 1.5 | 1.9 | 3.2 | 4 | 30 | 230 | 47 |
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM35BSHSM:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές στροφιάς.
VSM35BSHSMBall nut 0801 ή 0802 σχεδιασμός περίγραμμα:
Εικόνα περιγράμματος VSM35BSHSMBall nut 1202:
Εικόνα περιγράμματος VSM35BSHSMBall nut 1205:
Εικόνα περιγράμματος VSM35BSHSMBall nut 1210:
Δείκτης ταχύτητας και ώθησης:
35 σειράς 34mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
35 σειράς 47mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Προϋπόθεση δοκιμής:Η κίνηση του ελικοπτέρου, χωρίς ράμπα, ημι-μικρο-βήματα, τάση κίνησης 24V
Περιοχές εφαρμογής:
Βιομηχανική αυτοματοποίηση
Μηχανήματα CNC
3D εκτύπωση
Ιατρικές συσκευές
Εργαστηριακό εξοπλισμό
Οπτικά συστήματα
Συσκευασία και επισήμανση
Εξοπλισμός ημιαγωγών
Πλεονέκτημα:
Υψηλή ακρίβεια θέσης
Εξαιρετική απόδοση ροπής
Υψηλή αποδοτικότητα
Χαμηλές δονήσεις και θόρυβος
Αξιόπιστη και Δυνατή
Μικρό μέγεθος
Εύκολος έλεγχος και λειτουργία
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
