Το Nema 23 (57mm) υβριδική stepper μηχανή, διπολική, 4 οδηγεί, βίδα μολύβδου ΑΠΟΚΟΡΥΦΩΜΑΤΩΝ, χαμηλού θορύβου, μακράς διαρκείας, υψηλή επίδοση.
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM57HSM |
| Ποσότητα παραγγελίας min | 1Unit |
| Τιμή | $40~$94/Unit |
| Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
| Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
| Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
| Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγεθος μηχανών | 57mm | Γωνία βημάτων | 1.8° |
|---|---|---|---|
| Τάση (β) | 2.3 / 3/3,1/3,8 | Τρέχον (α) | 3/4 |
| Αντίσταση (ωμ) | 0.75 / 1/0,78/0,95 | Αυτεπαγωγή (mH) | 2.5 / 4.5/3,3/4,5 |
| Καλώδια μολύβδου | 4 | Πόλη | Changzhou |
Περιγραφή προϊόντων

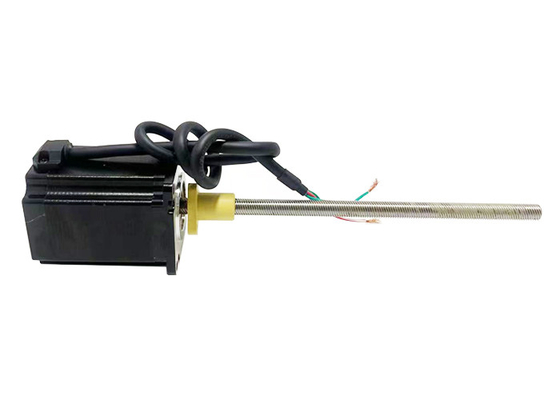

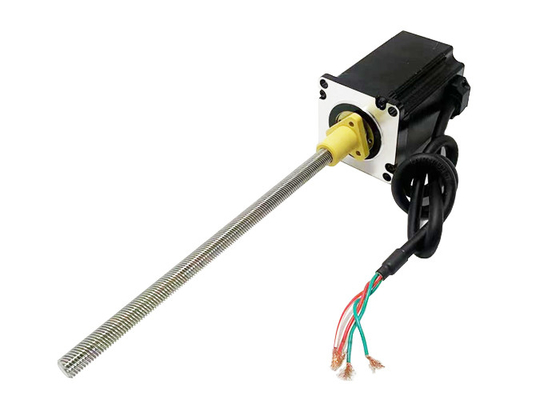

Nema 23 (57mm) υβριδικός βήμα κινητήρας, διπολικός, 4 μολύβδου, ACME μολύβδου βίδα, χαμηλός θόρυβος, μακρά ζωή, υψηλή απόδοση.

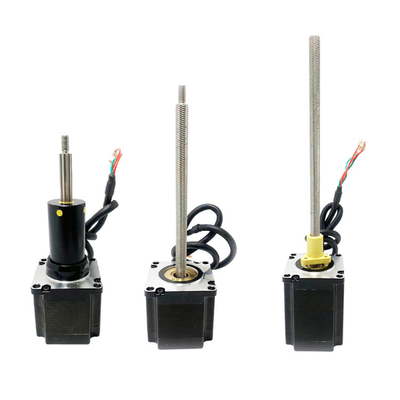

Αυτός ο υβριδικός σταπτήρας κινητήρας 57 mm είναι διαθέσιμος σε τρεις τύπους: με εξωτερική κίνηση, διατομής άξονα και διατομής σταθερού άξονα.
Αυτός ο κινητήρας είναι διαθέσιμος σε μεγέθη 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Διάστημα βήματος, 0,001524 mm~0,127 mm
Επιδόσεις Μέγιστη ώθηση έως 240 kg, χαμηλή αύξηση θερμοκρασίας, χαμηλή δόνηση, χαμηλός θόρυβος, μακρά διάρκεια ζωής (έως 5 εκατομμύρια κύκλοι), υψηλή ακρίβεια θέσης (έως ± 0,01 mm)
Περιγραφές:
|
Ονομασία του προϊόντος |
Υβριδικοί κινητήρες βήματος 57 mm |
|
Σχήμα |
VSM57HSM |
|
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
|
Γωνία βήματος |
10,8° |
|
Τεχνολογία |
2.3 / 3 / 3.1 / 3.8 |
|
ρεύμα (Α) |
3/4 |
|
Αντίσταση (Ω) |
00,75 / 1 / 0,78 / 0.95 |
|
Δυνατότητα επαγωγής (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| Σωλήνες μολύβδου | 4 |
|
Διάστημα κινητήρα (mm) |
45 / 55 / 65 / 75 |
| Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
| Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
| Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
| Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
| Μέγεθος κινητήρα |
Τετάρτη / Φάση (V) |
Τρέχων / Φάση (Α) |
Αντίσταση / Φάση (Ω) |
Δυνατότητα επαγωγής / Φάση (mH) |
Αριθμός Σωλήνες μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Βάρος του κινητήρα (γ) |
Διάστημα κινητήρα L (μμ) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Προδιαγραφές και παραμέτρους απόδοσης της μολύβδινης βίδες:
|
Διάμετρος (μμ) |
Σημείωση: (μμ) |
Βήμα (μμ) |
Δυναμική αποσύνδεσης (Ν) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
Σημείωση: Για περισσότερες προδιαγραφές μολύβδου, παρακαλούμε επικοινωνήστε μαζί μας.
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM57HSM:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα

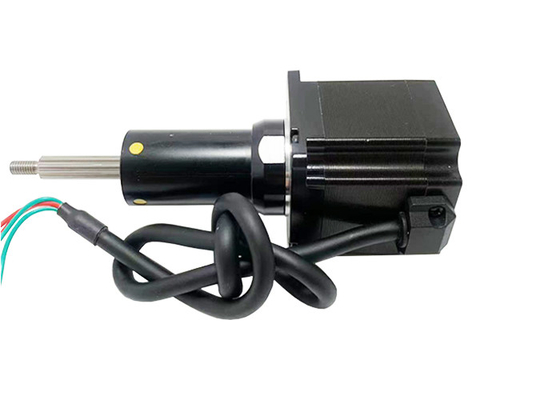

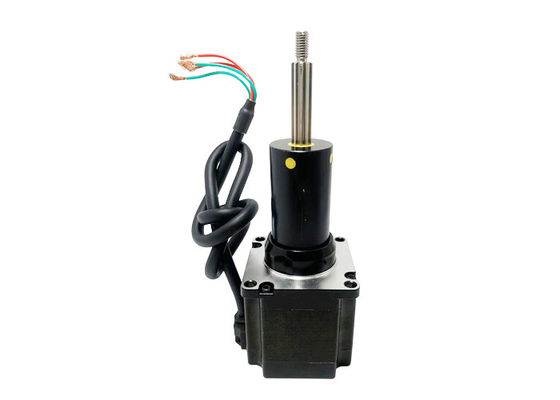

Σχέδιο περίγραμμα του τυποποιημένου κινητήρα αιχμαλωσίας για υβριδικούς σταπτήρες 57 mm:
Σημειώσεις:
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
|
Σκλήρυνση S (μμ) |
Διάσταση Α (μμ) |
Διάσταση Β (mm) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |

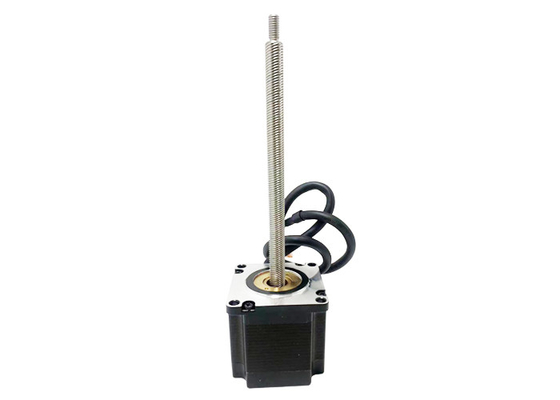

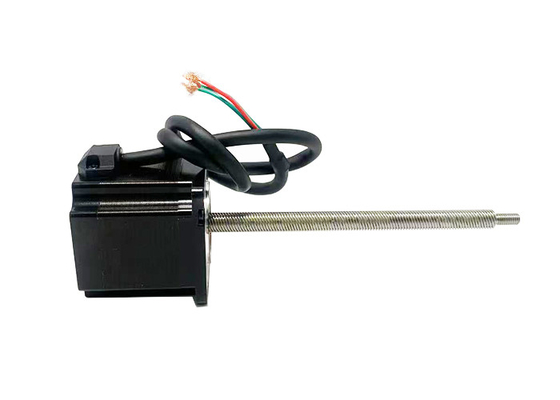

57 mm Υβριδικός κινητήρας βήματος Τύπος μέσω σταθερού κινητήρα Σχεδιασμός:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Δείκτης ταχύτητας και ώθησης:
57 σειράς 45mm μήκος κινητήρα διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ9.525mm μολύβδης βίδα)
Σειρά 57 55mm μήκος κινητήρα διπολική οδήγηση ελικοπτέρου
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ9.525mm μολύβδης βίδα)
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Προϋπόθεση δοκιμής:
Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
57 σειράς 65mm μήκος κινητήρα διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ9.525mm μολύβδης βίδα)
57 σειράς 75mm μήκος κινητήρα διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ9.525mm μολύβδης βίδα)
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Προϋπόθεση δοκιμής:
Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
Περιοχές εφαρμογής:
3D εκτύπωση:Οι υβριδικοί κινητήρες βήματος 57 mm χρησιμοποιούνται ευρέως σε 3D εκτυπωτές για τον έλεγχο της θέσης και της κίνησης της κεφαλής εκτύπωσης.
Μηχανικά εργαλείων CNC:Στα εργαλεία μηχανών με αριθμητικό έλεγχο υπολογιστή (CNC), χρησιμοποιούνται υβριδικοί κινητήρες βήματος 57 mm για τον έλεγχο της κίνησης των εργαλείων κοπής για ακριβείς εργαστηριακές εργασίες.
Εξοπλισμός αυτοματισμού:Οι υβριδικοί βήμα κινητήρες 57 mm μπορούν να χρησιμοποιηθούν σε διάφορους εξοπλισμούς αυτοματισμού, όπως αυτόματες συσκευαστές, αυτόματα συστήματα διαλογής, αυτόματες γραμμές συναρμολόγησης κ.λπ.,για τον έλεγχο της κίνησης και της θέσης.
Μηχανήματα υφαντουργίας:Στην κλωστοϋφαντουργική βιομηχανία, οι υβριδικοί σταπτέρ κινητήρες 57 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο μηχανών πλέξης, πλεκτών και άλλων εξοπλισμού για να εξασφαλιστεί η ακρίβεια και η σταθερότητα της κλωστοϋφαντουργικής διαδικασίας.
Ιατρικός εξοπλισμός:Οι υβριδικοί σταπτέρ κινητήρες 57 mm χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, όπως ιατρικές αντλίες σύριγγας, ιατρικά ρομπότ, εξοπλισμό σαρώσης εικόνας κ.λπ. για ακριβή έλεγχο θέσης και έλεγχο κίνησης.
Ρομποτική:Οι υβριδικοί σταπτέρ κινητήρες 57 mm χρησιμοποιούνται σε διάφορες εφαρμογές ρομποτικής, συμπεριλαμβανομένων βιομηχανικών ρομπότ, ρομπότ υπηρεσιών, συνεργατικών ρομπότ κλπ., για ακριβή κίνηση και χειρισμό.
Συστήματα αυτοματοποιημένης αποθήκευσης:Σε αυτοματοποιημένα συστήματα αποθήκευσης και εφοδιασμού, υβριδικοί κινητήρες βήματος 57 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο μεταφορικών ιμάντων, ανελκυστήρων,Στήλιες και λοιποί εξοπλισμός για την επίτευξη ακριβούς θέσης και χειρισμού των αντικειμένων.
Αυτές είναι μόνο μερικές από τις τυπικές εφαρμογές των 57mm υβριδικών βήμα κινητήρες, και στην πραγματικότητα χρησιμοποιούνται ευρέως σε πολλούς άλλους τομείς, συμπεριλαμβανομένων των εξοπλισμών εκτύπωσης, συστήματα ασφαλείας,όργανα ακριβείας, και ούτω καθεξής.
Πλεονέκτημα:
Υψηλή αναλογία ροπής προς μέγεθος:Παρά το συμπαγές τους μέγεθος, οι υβριδικοί σταπτήρες 57 mm μπορούν να παράγουν υψηλή ροπή.
Ελέγχος ανοικτού κυκλώματος:Οι υβριδικοί σταπτέρ κινητήρες μπορούν να λειτουργούν σε σύστημα ελέγχου ανοικτού βρόχου, πράγμα που σημαίνει ότι δεν απαιτούν συσκευές ανατροφοδότησης θέσης, όπως κωδικοποιητές.Αυτό απλοποιεί το σύστημα ελέγχου και μειώνει το συνολικό κόστος.
Ακριβής τοποθέτηση:Οι υβριδικοί βήμα κινητήρες παρέχουν ακριβείς δυνατότητες θέσης λόγω της εγγενούς ανάλυσης βήματος τους.
Ομαλή λειτουργία:Οι υβριδικοί κινητήρες βήματος μπορούν να επιτύχουν ομαλή λειτουργία, ειδικά όταν κινούνται με τεχνικές μικροβήματος.που οδηγεί σε πιο ομαλή κίνηση και μειωμένη δόνηση.
Γρήγορος χρόνος απόκρισης:Οι υβριδικοί σταπτέρ κινητήρες έχουν γρήγορους χρόνους απόκρισης, επιτρέποντας γρήγορη επιτάχυνση και επιβράδυνση.
Υψηλή αξιοπιστία και αντοχή:Οι υβριδικοί βήμα κινητήρες είναι γνωστοί για την ανθεκτικότητα και την αξιοπιστία τους.
Αποδοτική λύση:Σε σύγκριση με άλλες τεχνολογίες ελέγχου κίνησης, όπως οι κινητήρες servo, οι υβριδικοί σταπτέρ κινητήρες γενικά προσφέρουν μια πιο οικονομική λύση.Παρέχουν μια καλή ισορροπία μεταξύ της απόδοσης και της προσιτότητας.
Εύκολη ενσωμάτωση:Οι υβριδικοί βήμα κινητήρες είναι ευρέως διαθέσιμοι και συμβατοί με διάφορα συστήματα ηλεκτρονικής κίνησης και ελέγχου.
Ενεργειακή απόδοση:Οι υβριδικοί σταπτέρ κινητήρες καταναλώνουν ενέργεια μόνο όταν κινούνται, καθιστώντας τους ενεργειακά αποδοτικούς.
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
