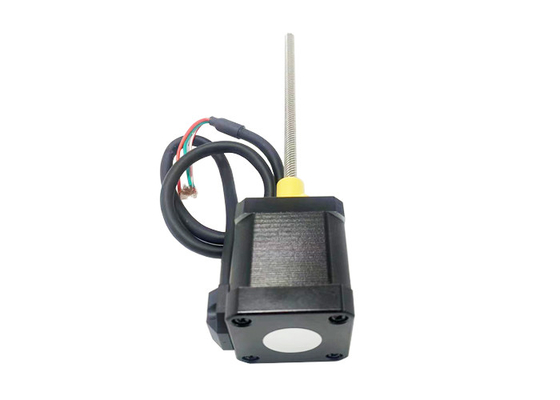

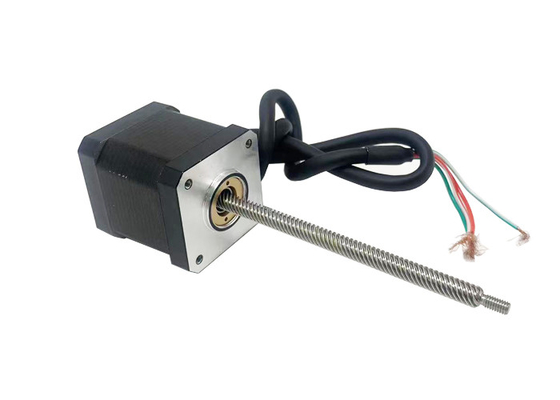

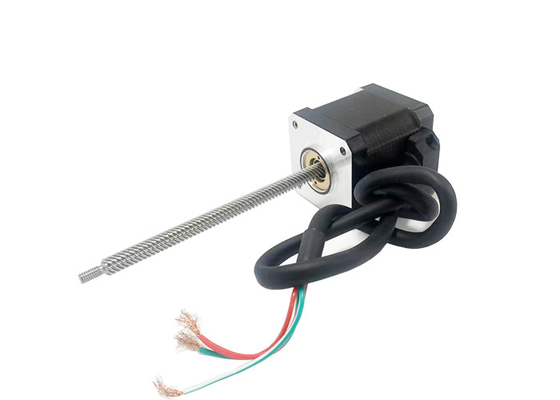

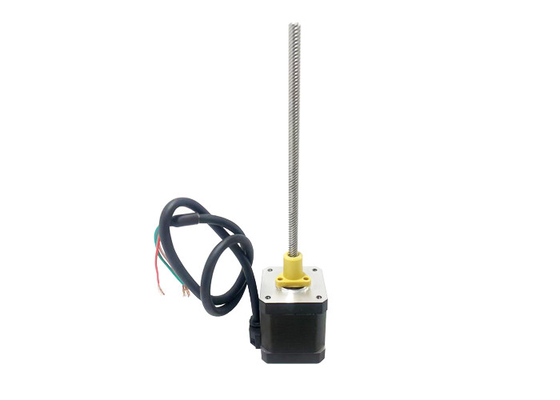

Το Nema 17 (42mm) υβριδική stepper μηχανή, διπολική, 4 οδηγεί, βίδα μολύβδου ΑΠΟΚΟΡΥΦΩΜΑΤΩΝ, γωνία 1.8°, μακρά ζωή, υψηλή επίδοση βημάτων.
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | VIC-TECH |
Πιστοποίηση | RoHS |
Αριθμό μοντέλου | VSM42HSM |
Ποσότητα παραγγελίας min | 1Unit |
Τιμή | $24~$68/Unit |
Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΜέγεθος μηχανών | 42mm | Γωνία βήματος | 10,8° |
---|---|---|---|
Τεχνολογία | 2.6/ 2/2.5 | ρεύμα (Α) | 1.5/2.5 |
Αντίσταση (ωμ) | 1.8 / 0.8/1 | Αυτεπαγωγή (mH) | 1.8/2.8/ 4.6 |
Σωλήνες μολύβδου | 4 | Πόλη | Changzhou |
Nema 17 (42mm) υβριδικός σταπτέρ κινητήρας, διπολικός, 4 μοχλούς, ACME μοχλούς βίδες, γωνία βήματος 1,8 °, μεγάλη διάρκεια ζωής, υψηλή απόδοση.

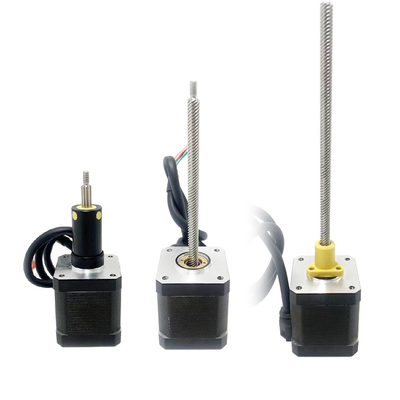

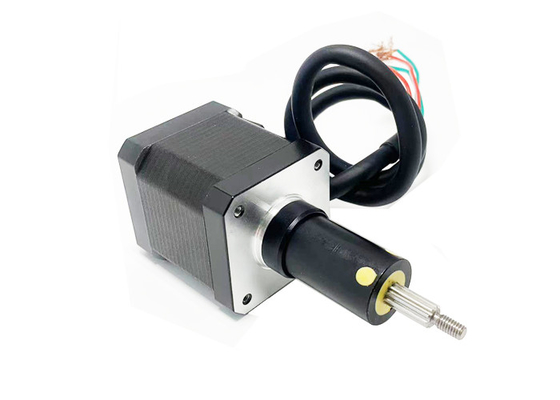

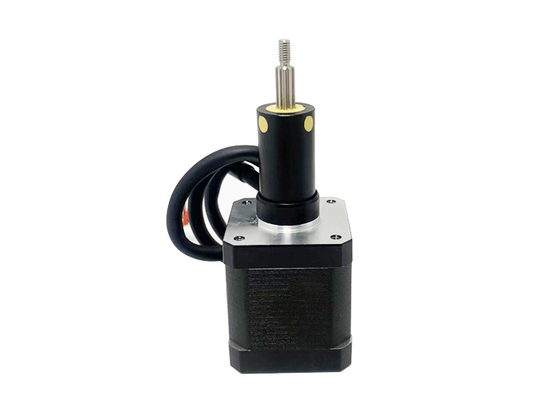

Αυτός ο υβριδικός σταπτήρας κινητήρας 42 mm διατίθεται σε τρεις τύπους: εξωτερική κίνηση, διαδρόμιο και διαδρόμιο σταθερού άξονα.
Περιγραφές:
Ονομασία του προϊόντος |
Υβριδικοί κινητήρες 42 mm |
Σχήμα |
VSM42HSM |
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
Γωνία βήματος |
10,8° |
Τεχνολογία |
2/ 2, 6/ 3.3 |
ρεύμα (Α) |
1.5/2.5 |
Αντίσταση (Ω) |
0.8/1.8/2.2 |
Δυνατότητα επαγωγής (mH) |
1.8/2.8/4.6 |
Πλέγματα μολύβδου | 4 |
Διάστημα κινητήρα (mm) |
34/48/46 |
Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
Μέγεθος κινητήρα |
Τετάρτη / Φάση (V) |
Τρέχων / Φάση (Α) |
Αντίσταση / Φάση (Ω) |
Δυνατότητα επαγωγής / Φάση (mH) |
Αριθμός Πλέγματα μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Βάρος του κινητήρα (γ) |
Διάστημα κινητήρα L (μμ) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Προδιαγραφές και παραμέτρους απόδοσης της μολύβδινης βίδες:
Διάμετρος (μμ) |
Σημείωση: (μμ) |
Βήμα (μμ) |
Δυναμική αποσύνδεσης (Ν) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Σημείωση: Για περισσότερες προδιαγραφές μολύβδου, παρακαλούμε επικοινωνήστε μαζί μας.
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM42HSM:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Σχέδιο περίγραμμα τυποποιημένου κινητήρα αιχμαλωσίας για υβριδικούς σταπτέρους κινητήρες 42 mm:
Σημειώσεις:
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Σκλήρυνση S (μμ) |
Διάσταση Α (μμ) |
Διάσταση Β (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42 mm υβριδικός κινητήρας βήματος πρότυπο μέσω σταθερού κινητήρα περίγραμμα σχεδίου:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Δείκτης ταχύτητας και ώθησης:
42 σειράς 34mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ6.35mm μολύβδης βίδα)
42 σειρά 40mm μήκος κινητήρα διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ6.35mm μολύβδης βίδα)
Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Προϋπόθεση δοκιμής:
Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
42 σειράς 48mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ6.35mm μολύβδης βίδα)
Σειρά 42 μήκος κινητήρα 60mm διπολική οδήγηση ελκυστήρα
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ6.35mm μολύβδης βίδα)
Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Προϋπόθεση δοκιμής:
Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
Περιοχές εφαρμογής:
Εξοπλισμός αυτοματισμού:Οι υβριδικοί βήμα κινητήρες 42 mm χρησιμοποιούνται ευρέως σε μια ποικιλία εξοπλισμού αυτοματισμού, συμπεριλαμβανομένων των αυτόματων μηχανών συσκευασίας, των αυτοματοποιημένων γραμμών παραγωγής, των μηχανημάτων εργαλείων και των εξοπλισμού εκτύπωσης.Παρέχουν ακριβή έλεγχο θέσης και υψηλή ισχύ ροπής για την κάλυψη των απαιτήσεων του εξοπλισμού αυτοματισμού για ακριβή κίνηση και αξιοπιστία.
3D εκτυπωτές:Οι 42 mm υβριδικοί βήμα κινητήρες διαδραματίζουν βασικό ρόλο στους 3D εκτυπωτές.Αυτοί οι κινητήρες προσφέρουν καλή ακρίβεια θέσης και αξιοπιστία, το οποίο συμβάλλει στη βελτίωση της απόδοσης και της ποιότητας εκτύπωσης των 3D εκτυπωτών.
Ιατρικές συσκευές:Οι υβριδικοί βήμα κινητήρες 42 mm χρησιμοποιούνται ευρέως σε ιατρικές συσκευές.Οι κινητήρες αυτοί χρησιμοποιούνται για τον έλεγχο περιστρεφόμενων πλατφορμών και κινούμενων μερών.Επιπλέον, χρησιμοποιούνται για τον ακριβή έλεγχο θέσης σε ιατρικές συσκευές όπως χειρουργικά ρομπότ, σύριγγες και αυτοματοποιημένη επεξεργασία δειγμάτων.
Ρομποτική:Οι 42 mm υβριδικοί βήμα κινητήρες διαδραματίζουν σημαντικό ρόλο στη ρομποτική.Οι εφαρμογές της ρομποτικής περιλαμβάνουν βιομηχανικά ρομπότ, ρομπότ υπηρεσίας, και ιατρικά ρομπότ.
Αυτοκινητοβιομηχανία:Οι υβριδικοί σταπτέρ κινητήρες 42 mm έχουν εφαρμογές σε αυτοκινητοβιομηχανικό εξοπλισμό. Χρησιμοποιούνται σε διάφορα συστήματα ελέγχου στο εσωτερικό των αυτοκινήτων, όπως η ρύθμιση καθίσματος αυτοκινήτου, η ανύψωση και μείωση των παραθύρων,και ρύθμιση καθρέφτη.Αυτοί οι κινητήρες παρέχουν υψηλής ακρίβειας έλεγχο θέσης και αξιόπιστη απόδοση για να διασφαλιστεί η ορθή λειτουργία του αυτοκινητοβιομηχανικού εξοπλισμού.
Έξυπνο σπίτι και καταναλωτικά ηλεκτρονικά:Οι υβριδικοί σταπτικοί κινητήρες 42 mm χρησιμοποιούνται σε έξυπνα οικιακά και καταναλωτικά ηλεκτρονικά προϊόντα.για την παροχή ακριβών λειτουργιών ελέγχου θέσης και κίνησης.
Εκτός από τις παραπάνω εφαρμογές, οι υβριδικοί σταπτέρ κινητήρες 42 mm μπορούν επίσης να χρησιμοποιηθούν σε υφαντικές συσκευές, συστήματα παρακολούθησης ασφαλείας, έλεγχο φωτισμού σκηνής,και άλλους τομείς που απαιτούν ακριβή έλεγχο θέσης και αξιόπιστη απόδοσηΣυνολικά, οι υβριδικοί σταπτέρ κινητήρες 42 mm έχουν ένα ευρύ φάσμα εφαρμογών σε πολλαπλές βιομηχανίες.
Πλεονέκτημα:
Δρόμος σε χαμηλές ταχύτητες:Οι υβριδικοί σταπτέρ κινητήρες 42 mm παρουσιάζουν εξαιρετική απόδοση ροπής σε χαμηλές ταχύτητες.Αυτό το χαρακτηριστικό τους καθιστά κατάλληλους για εφαρμογές που απαιτούν ακριβή έλεγχο και αργές κινήσεις, όπως η ρομποτική, ο εξοπλισμός αυτοματοποίησης και οι ιατρικές συσκευές.
Ακριβότητα θέσης:Οι κινητήρες αυτοί προσφέρουν υψηλή ακρίβεια τοποθέτησης.Αυτό είναι κρίσιμο σε εφαρμογές που απαιτούν ακριβή τοποθέτηση, όπως οι μηχανές CNC, οι 3D εκτυπωτές και τα συστήματα επιλογής και τοποθέτησης.
Δυνατότητα αυτοκλείδωσης:Οι υβριδικοί βήμα κινητήρες έχουν τη δυνατότητα αυτοκλείδωσης όταν οι τυλιγμοί δεν είναι ενεργοποιημένοι.η οποία είναι ευνοϊκή σε εφαρμογές όπου απαιτείται η διατήρηση θέσης χωρίς ισχύ, όπως στα ρομποτικά χέρια ή τους εντοπιστές θέσης.
Κόστος-αποτελεσματικότητα:Οι υβριδικοί σταπτέρ κινητήρες 42 mm παρέχουν μια οικονομικά αποδοτική λύση για πολλές εφαρμογές.Η απλότητα του συστήματος ελέγχου και η απουσία αισθητήρων ανατροφοδότησης συμβάλλουν στην οικονομική τους αποτελεσματικότητα..
Ευρύ φάσμα ταχυτήτων λειτουργίας:Οι κινητήρες αυτοί μπορούν να λειτουργούν σε ευρύ φάσμα ταχυτήτων, από πολύ χαμηλές ταχύτητες έως σχετικά υψηλές ταχύτητες.Αυτή η ευελιξία στον έλεγχο της ταχύτητας τους καθιστά κατάλληλους για εφαρμογές με διαφορετικές απαιτήσεις ταχύτητας.
Μικρό μέγεθος:Ο συντελεστής μορφής 42 mm αντιπροσωπεύει ένα σχετικά συμπαγές μέγεθος για έναν σταπτήρα.Αυτό διευκολύνει την ενσωμάτωση σε εφαρμογές περιορισμένου χώρου ή εξοπλισμού που απαιτούν συμπαγές και ελαφρύ σχεδιασμό.
Αξιοπιστία και μακροζωία:Οι υβριδικοί βήμα κινητήρες είναι γνωστοί για την αξιοπιστία και την αντοχή τους.
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
