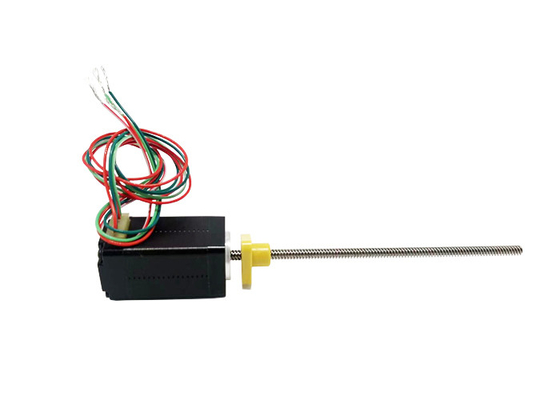

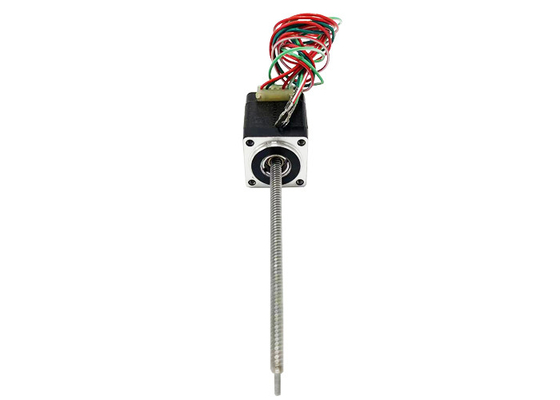

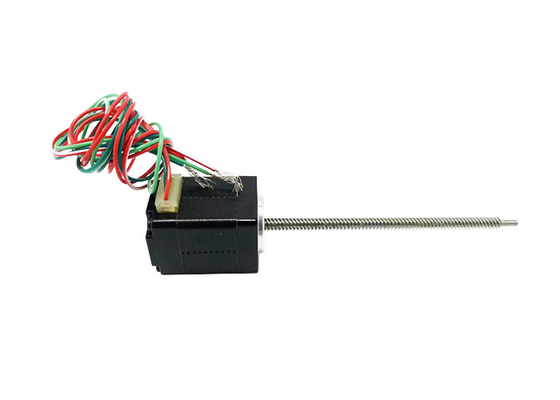

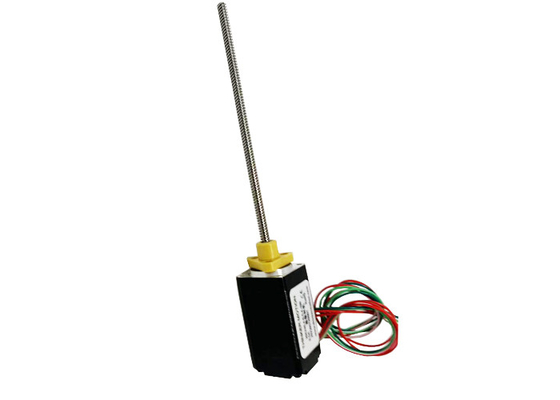

Το Nema 8 (20mm) υβριδική stepper μηχανή, διπολική, 4 οδηγεί, βίδα μολύβδου ΑΠΟΚΟΡΥΦΩΜΑΤΩΝ, χαμηλού θορύβου, μακράς διαρκείας, υψηλή επίδοση
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM20HSM |
| Ποσότητα παραγγελίας min | 1Unit |
| Τιμή | $33~$78/Unit |
| Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
| Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
| Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
| Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγεθος μηχανών | 20mm | Τάση/φάση | 2.5 / 6.3V |
|---|---|---|---|
| Ρεύμα/φάση | 0.5A | Αντίσταση/φάση | 5.1 / 12.5Ω |
| Αυτεπαγωγή/φάση | 1.5 / 4.5mH | Αριθμός καλωδίων μολύβδου | 4 |
| Αδράνεια στροφέων | 2 γ·εκατ. ² | Πόλη | Changzhou |
| Επισημαίνω | Υβριδικός σταπτήρας χαμηλού θορύβου,υψηλής απόδοσης υβριδικός βήμα κινητήρας,υβριδικός βήμα κινητήρας μακράς ζωής |
||
Περιγραφή προϊόντων
Nema 8 (20mm) υβριδικός βήμα κινητήρας, διπολικός, 4 μολύβδου, ACME μολύβδου βίδα, χαμηλός θόρυβος, μεγάλη διάρκεια ζωής, υψηλή απόδοση

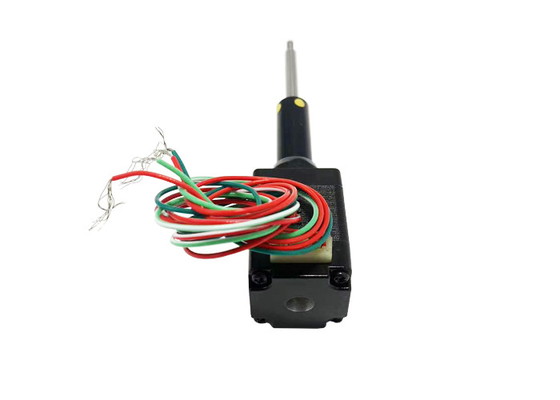

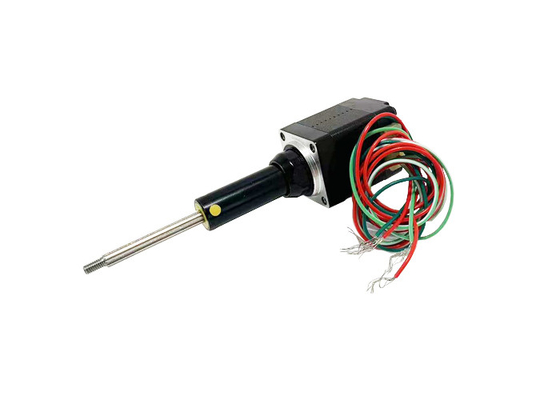

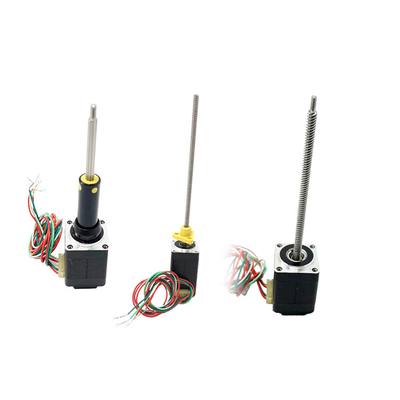

Αυτός ο υβριδικός σταπτήρας κινητήρας 20 mm διατίθεται σε τρεις τύπους: εξωτερική κίνηση, διατομή και διατομή σταθερού άξονα.
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM20HSM:
Περιγραφές:
|
Ονομασία του προϊόντος |
20 mm Υβριδικοί κινητήρες βήματος με εξωτερική κίνηση |
|
Σχήμα |
VSM20HSM |
|
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
|
Γωνία βήματος |
10,8° |
|
Τεχνολογία |
2.5 / 6.3 |
|
ρεύμα (Α) |
0.5 |
|
Αντίσταση (Ω) |
5.1 / 12.5 |
|
Δυνατότητα επαγωγής (mH) |
1.5 / 4.5 |
| Σωλήνες μολύβδου | 4 |
|
Δρόμος διατήρησης (N.m) |
00,02 / 0.04 |
|
Διάστημα κινητήρα (mm) |
30 / 42 |
| Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
| Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
| Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
| Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
| Μέγεθος κινητήρα |
Δυναμικό Φάση (V) |
Τρέχον/ Φάση (Α) |
Αντίσταση/ Φάση (Ω) |
Δυνατότητα επαγωγής/ Φάση (mH) |
Αριθμός Σωλήνες μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Στροφή διατήρησης (N.m) |
Διάστημα κινητήρα L (μμ) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Γενικές τεχνικές παραμέτρους:
| Ραδιακή διαφάνεια | 0.02 mm Max (450g φορτίο) | Αντίσταση μόνωσης | 100MΩ @ 500VDC |
| Αξονική διαφάνεια | 0.08 mm Max (450g φορτίο) | Δυνατότητα διηλεκτρικής | 500VAC, 1mA, 1s@1KHZ |
| Μέγιστο ακτινοβολικό φορτίο | 15N (20mm από την επιφάνεια φλάντζης) | Τάξη μόνωσης | Τάξη Β (80K) |
| Μέγιστο αξιακό φορτίο | 5N | Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
Προδιαγραφές βίδες:
| Διάμετρος βίδα μολύβδου ((mm) | Σημείωση: | Βήμα (mm) | Δύναμη αυτοκλείδωσης |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
Στροφή ροπής-συχνότητας:
Προϋπόθεση δοκιμής:
Δρόμος ελικοπτέρου, μισή μικρο-βήμα, τάση κίνησης 24V
Περιοχές εφαρμογής:
3D εκτύπωση:Οι υβριδικοί κινητήρες βήματος 20 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο της κίνησης σε 3D εκτυπωτές για την κίνηση της κεφαλής εκτύπωσης, του σταδίου και του συστήματος αξιακής κίνησης.
Εξοπλισμός αυτοματισμού: Αυτοί οι σταδιακοί κινητήρες χρησιμοποιούνται συνήθως σε εξοπλισμό αυτοματισμού, όπως αυτόματες συσκευαστές, αυτόματες γραμμές συναρμολόγησης, αυτόματα ρομποτικά χέρια χειρισμού κλπ.για τον ακριβή έλεγχο της θέσης και της ταχύτητας.
Ρομποτική:Στον τομέα της ρομποτικής, χρησιμοποιούνται υβριδικοί σταπτέρ κινητήρες 20 mm για τον έλεγχο των αρθρωτικών κινήσεων των ρομπότ για ακριβή έλεγχο της στάσης και της θέσης.
Μηχανές εργαλείων CNC:Αυτοί οι σταδιακοί κινητήρες χρησιμοποιούνται επίσης σε μηχανήματα CNC για την κίνηση ακριβών κινήσεων εργαλείων ή τραπεζών για υψηλής ακρίβειας μηχανική επεξεργασία.
Ιατρικός εξοπλισμός:Στον ιατρικό εξοπλισμό, οι υβριδικοί βήμα κινητήρες 20 mm μπορούν να χρησιμοποιηθούν για τον ακριβή έλεγχο της κίνησης των εξαρτημάτων στον ιατρικό εξοπλισμό, όπως χειρουργικά ρομπότ και συστήματα παράδοσης φαρμάκων.
Εξοπλισμός αυτοκινήτων:Στην αυτοκινητοβιομηχανία, αυτοί οι σταδιακοί κινητήρες μπορούν να χρησιμοποιηθούν για τον έλεγχο της θέσης και της κίνησης των κατασκευαστικών στοιχείων του αυτοκινήτου, όπως συστήματα ανύψωσης και κατεβάσεως παραθύρων, συστήματα ρύθμισης καθισμάτων,και ούτω καθεξής..
Έξυπνο Σπίτι:Στον τομέα των έξυπνων σπιτιών, οι υβριδικοί σταπτέρ κινητήρες 20 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο του ανοίγματος και του κλεισίματος των κουρτίνων, των περιστρεφόμενων καμερών στα συστήματα ασφαλείας του σπιτιού κλπ.
Αυτοί είναι μόνο μερικοί από τους κοινούς τομείς εφαρμογής των υβριδικών βήμα κινητήρων 20 mm, στην πραγματικότητα, οι βήμα κινητήρες έχουν ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες και τομείς.Τα ειδικά σενάρια χρήσης εξαρτώνται επίσης από τις ιδιαίτερες προδιαγραφές τους, απαιτήσεις επιδόσεων και ελέγχου.
Πλεονέκτημα:
Ακριβότητα και ικανότητα θέσης:Οι υβριδικοί βήμα κινητήρες προσφέρουν υψηλή ακρίβεια και ικανότητα τοποθέτησης για λεπτές κινήσεις βήματος, συχνά με χαμηλές γωνίες βήματος, όπως 1,8 μοίρες ή 0,9 μοίρες,που οδηγεί σε ακριβέστερο έλεγχο θέσης.
Υψηλή ροπή και υψηλή ταχύτητα:Οι υβριδικοί σταπτικοί κινητήρες είναι δομικά σχεδιασμένοι για να παρέχουν υψηλή ροπή και, με τον κατάλληλο οδηγό και ελεγκτή, υψηλή ταχύτητα.Αυτό τα καθιστά κατάλληλα για εφαρμογές που απαιτούν τόσο υψηλή ροπή όσο και κίνηση υψηλής ταχύτητας.
Ελέγχσιμοτητα και προγραμματισμό:Οι υβριδικοί βήμα κινητήρες είναι ένα σύστημα ελέγχου ανοικτού κυκλώματος με καλή ελεγκτικότητα.που οδηγεί σε εξαιρετικά προγραμματιζόμενες και ελεγχόμενες ακολουθίες κίνησης.
Απλή οδήγηση και έλεγχο:Οι υβριδικοί σταπτήρες έχουν σχετικά απλή τροχιά κίνησης και ελέγχου σε σύγκριση με άλλους τύπους κινητήρων.Οι ενδεικτικοί κωδικοποιητές (encoders) και μπορούν να ελέγχονται άμεσα από κατάλληλους οδηγούς και ελεγκτές.Αυτό απλοποιεί τον σχεδιασμό και την εγκατάσταση του συστήματος και μειώνει το κόστος.
Υψηλή αξιοπιστία και σταθερότητα:Οι υβριδικοί σταδιακοί κινητήρες προσφέρουν υψηλή αξιοπιστία και σταθερότητα λόγω της απλής κατασκευής τους, του μικρού αριθμού κινούμενων μερών και του σχεδιασμού χωρίς βούρτσα.να έχουν μακρά διάρκεια ζωής, και παρέχουν σταθερή απόδοση με τη σωστή χρήση και λειτουργία.
Ενεργειακή απόδοση και χαμηλός θόρυβος:Οι υβριδικοί βήμα κινητήρες είναι ενεργειακά αποδοτικοί, παρέχοντας υψηλή ροπή εξόδου σε σχετικά χαμηλή ισχύ.τους δίνει πλεονέκτημα σε εφαρμογές ευαίσθητες στο θόρυβο.
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
