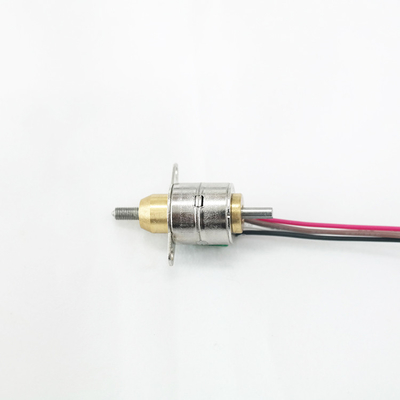

Γραμμικός κινητήρας βήματος που τρέχει μέσα από το άξονα διαμέτρου 10 mm 9 mm εγκεφαλική κίνηση με μολύβδινη βίδα
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | VIC-TECH |
Πιστοποίηση | RoHS |
Αριθμό μοντέλου | SM10-γραμμική |
Ποσότητα παραγγελίας min | 1 μονάδα |
Τιμή | $3~$7.5/Unit |
Συσκευασία λεπτομέρειες | Το προϊόν συσκευάζεται με το βαμβάκι μαργαριταριών, και το εξωτερικό είναι σε ένα χαρτοκιβώτιο. |
Χρόνος παράδοσης | 10~30 ημέρες μετά την παραλαβή της πληρωμής δείγματος |
Όροι πληρωμής | MoneyGram, Western Union, πιστωτική κάρτα, T/T, L/C |
Δυνατότητα προσφοράς | 100000\ μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΤύπος κινητήρα | Μινιατούρα γραμμική μηχανή | Διάμετρος μηχανών | 10 χιλιοστά |
---|---|---|---|
Γωνία βήματος | 18° | Τύπος βιδών μολύβδου | M2.3*P0.3 |
Κτύπημα (απόσταση ταξιδιού) | 9 χιλιοστά | Αντίσταση σπείρας | 18Ω/phase |
Μίνι 10mm διάμετρος 9mm χρονοβόρα τρέχει μέσω άξονα βήμα κινητήρα με μολύβι βίδα
Αυτός ο γραμμικός κινητήρας SM10 είναι γραμμικός σταπτικός κινητήρας διαμέτρου 10 mm.
Η κύρια βίδα είναι βίδα M2.3 με πλάτος 0,3 mm (M2.3 * P0.3).
Η μολυβδοντική βίδα είναι ειδικά σχεδιασμένη για αυτό το προϊόν. (Μη τυποποιημένη μολυβδοντική βίδα)
Η απόσταση ταξιδιού είναι περίπου 9mm και δεν μπορείτε να αλλάξετε το μήκος του, λόγω του ειδικού σχεδιασμού στην κορδέλα.
Το μήκος της μολύβδου δεν μπορεί να ρυθμιστεί.
Η ώθηση αυτού του κινητήρα είναι πάνω από 200 γραμμάρια και είναι κατάλληλη για γραμμική κίνηση σε μικροδιαστάσεις προϊόντα, για να μεταφέρει φορτίο 200 γραμμάρια.
Παράμετροι:
Αριθμός μοντέλου. | SM10-γραμμική |
Τύπος κινητήρα | Διπολικός βήμα κινητήρας |
Διάμετρος κινητήρα | 10 χιλιοστά |
Φάση αριθ. | 2 φάσεις |
Γωνία βήματος | 18°/βήμα |
Αντίσταση σπείρας | 18Ω/φάση |
Στόχος | 200 έως 280 γραμμάρια |
Διάταξη | 5 V συνεχής |
Στροφή (απόσταση διαδρομής) | 9 χιλιοστά |
Σχέδιο σχεδιασμού:

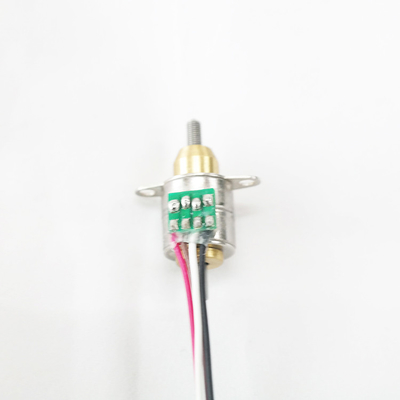

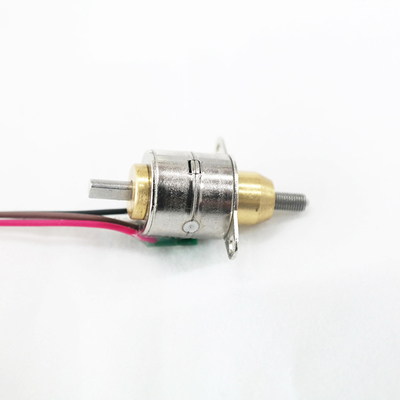

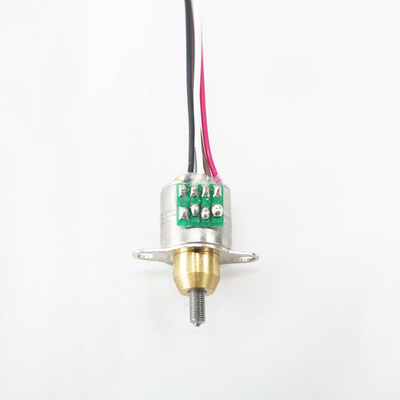

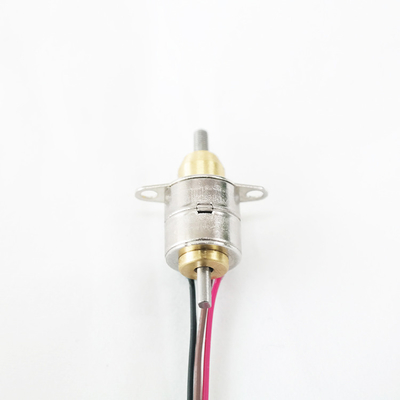

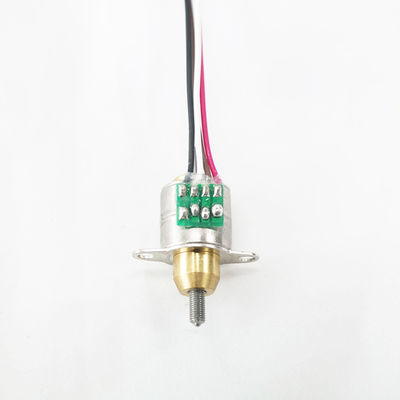

Εμφάνιση προϊόντος:
Σχετικά με τον γραμμικό σταπτό κινητήρα:
Υπάρχει διαφορετική σχεδίαση:
Κρατούμενος άξονας (fixed shaft): δεν επιτρέπεται η περιστροφή της μολύβδου, μπορεί μόνο να ανεβαίνει και να κατεβαίνει, να κάνει γραμμική κίνηση κινητήρα.
Σημείο διαδρόμου (μέσα από σχοινί διαδρόμου): η κορυφαία βίδα μπορεί να κινηθεί πάνω και κάτω κατά την περιστροφή.
Εξωτερική κίνηση (με νάτ): Η κορυφαία βίδα είναι σταθερή, δεν μπορεί να κινείται προς τα πάνω και προς τα κάτω, μπορεί μόνο να περιστρέφεται και υπάρχει ένα νάτλο στην κορυφαία βίδα για να κινείται προς τα πάνω και προς τα κάτω.
Σχετικά με το μολύβι βίδα και το μήκος βήματος:
Έχουμε δύο τύπους γωνίας βήματος: 15° και 7,5°. Οι κινητήρες με γωνία βήματος 15° κάνουν 24 βήματα για μια στροφή, και οι κινητήρες με γωνία βήματος 7,5° κάνουν 48 βήματα για μια στροφή.
Έχουμε τρεις τύπους μολύβδου βίδα μολύβδου, με μονο-εκκίνηση / διπλή εκκίνηση και 4 εκκίνηση.
Το ύψος είναι το ίδιο: 0,6096mm
Πρωτεύον βίδα πρωτεύον = ξεκινά * βήμα
Για παραδείγματα, για 2 ξεκινάει μολύβι βίδα, μολύβι είναι 2 * 0,6096 = 1,2192mm
Το μήκος βήματος του κινητήρα, είναι η απόσταση που ταξιδεύει η βίδα/το καρφί όταν ο κινητήρας κάνει ένα βήμα.
Διάστημα βήματος του κινητήρα = βήμα/βήματα για κάθε στροφή
Για παραδείγματα, για 2 στροφές, η γωνία βήματος είναι 7,5°,
Διάρκεια βήματος = μολύβι / 24 = 1,2192/24 = 0,0508 mm / βήμα
Σχετικά με την ώθηση:
Η ώθηση σχετίζεται με τη συχνότητα του οδηγού και την οδήγηση της βίδες, τη γωνία του βήματος και το μέγεθος του κινητήρα.
Όσο μεγαλύτερο είναι το μέγεθος του κινητήρα, τόσο μεγαλύτερη είναι η ώθηση.
Όσο χαμηλότερη είναι η συχνότητα, τόσο πιο αργά περιστρέφεται ο κινητήρας και η ώθηση είναι μεγαλύτερη.
Η χαμηλότερη κατεύθυνση βίδα κατεύθυνση είναι, ώθηση είναι μεγαλύτερη.
7.5 βαθμοί γωνία βήματος θα έχει υψηλότερη ώθηση σε σύγκριση με 15 βαθμούς.
Εφαρμογή σταδιακών κινητήρων:
Οι μοτοσυκλέτες βήματος χρησιμοποιούνται για ακριβή έλεγχο, χρησιμοποιούνται ευρέως σε ιατρικό εξοπλισμό, 3D εκτυπωτή, βιομηχανικό ακριβή έλεγχο, εξοπλισμό αυτοματισμού κλπ.
Οι κινητήρες βήματος μπορούν να χρησιμοποιηθούν σε όλους τους μηχανισμούς που απαιτούν ακριβή έλεγχο και περιστροφική/γραμμική κίνηση.
Πλεονέκτημα των σταδιακών κινητήρων:
Ο κινητήρας βήματος μπορεί να επιτύχει ακριβή έλεγχο ακόμα και χωρίς κωδικοποιητές κλειστού βρόχου / χωρίς σύστημα ανατροφοδότησης, επίσης δεν έχουν ηλεκτρικό βούρτσισμα.Έτσι δεν υπάρχει ηλεκτρομαγνητική παρεμβολή και ηλεκτρικές σπίθες ζητήματαΣε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν τους κινητήρες συνεχούς ρεύματος με βούρτσα ή τους μη βούρτσα.
Οι σταδιακοί κινητήρες είναι εύκολο να ελεγχθούν από τον οδηγό και αυτό το χαρακτηριστικό καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.
1- Ακριβής έλεγχος εφικτός, προγραμματιζόμενος
2Χωρίς ηλεκτρομαγνητικές παρεμβολές και ηλεκτρικές σπίθες.
3Μικρό μέγεθος.
4. εύλογη τιμή
5Χαμηλός θόρυβος.
6. Μακρά διάρκεια ζωής
