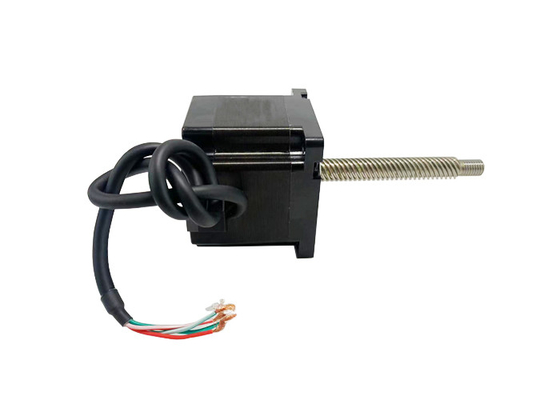

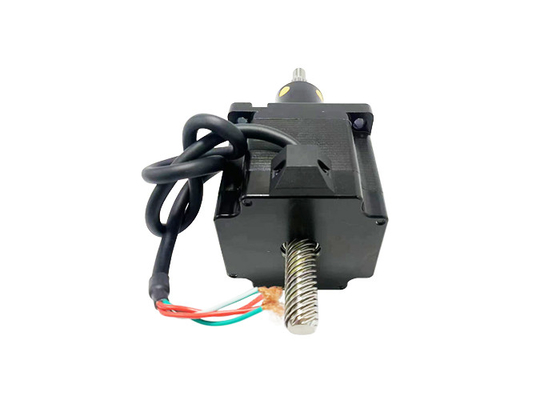

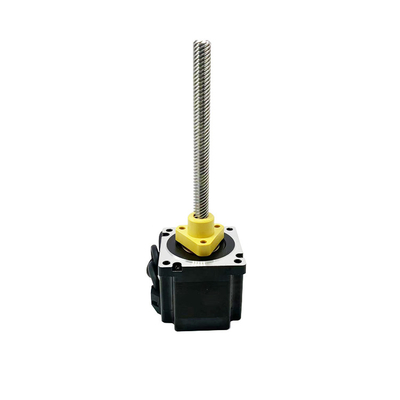

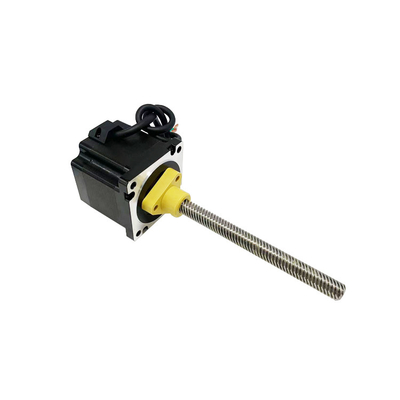

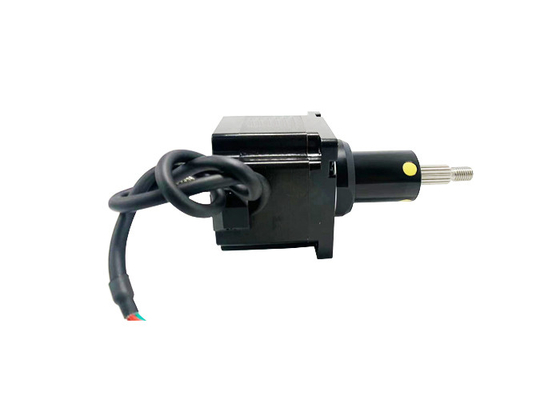

Το Nema 34 (86mm) υβριδική stepper μηχανή, διπολική, 4 οδηγεί, βίδα μολύβδου ΑΠΟΚΟΡΥΦΩΜΑΤΩΝ, χαμηλού θορύβου, μακράς διαρκείας, formedical εξοπλισμός
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | VIC-TECH |
| Πιστοποίηση | RoHS |
| Αριθμό μοντέλου | VSM86HSM |
| Ποσότητα παραγγελίας min | 1Unit |
| Τιμή | $100~$171/Unit |
| Συσκευασία λεπτομέρειες | Η τυποποιημένη συσκευασία εξαγωγής, ή μπορεί να προσαρμοστεί |
| Χρόνος παράδοσης | 15-30 ημέρες εργασίας |
| Όροι πληρωμής | Western Union, T/T, L/C, MoneyGram |
| Δυνατότητα προσφοράς | 1000000 μονάδες/έτος |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγεθος μηχανών | 86 χιλιοστά | Γωνία βημάτων | 1.8° |
|---|---|---|---|
| Τάση (β) | 3 / 4.8 | Τρέχον (α) | 6 |
| Αντίσταση (ωμ) | 0.5 / 0,8 | Αυτεπαγωγή (mH) | 4 / 8.5 |
| Καλώδια μολύβδου | 4 | Πόλη | Changzhou |
Περιγραφή προϊόντων
Nema 34 (86mm) υβριδικός βήμα κινητήρας, διπολικός, 4 μολύβδου, ACME μολύβδου βίδα, χαμηλός θόρυβος, μεγάλη διάρκεια ζωής, μορφωτικό εξοπλισμό

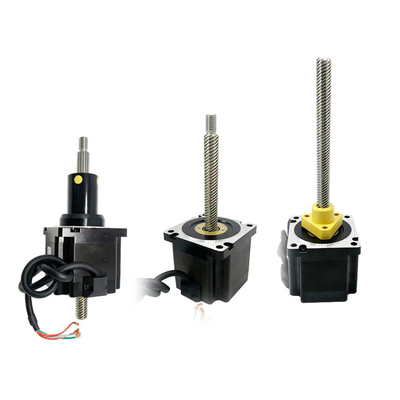

Αυτός ο 86mm υβριδικός σταπτήρας κινητήρας είναι διαθέσιμος σε τρεις τύπους: εξωτερική κίνηση, διαδρόμιο άξονα και διαδρόμιο σταθερού άξονα.
Ο ACME μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση, με τη χρήση μολύβδου μολύβδου. Η μολύβδης βίδα έχει διάφορους συνδυασμούς διαμέτρου και μολύβδου,για την ικανοποίηση διαφόρων απαιτήσεων εφαρμογής.
Ο μολύβδιος βιδωτός βήμα κινητήρας χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν ακριβή γραμμική κίνηση, χαμηλό θόρυβο, υψηλό κόστος, όπως ιατρικός εξοπλισμός, συσκευή τηλεπικοινωνιών, κλπ.
Η ThinkerMotion προσφέρει πλήρη γκάμα μολύβδου βιδωτή σταπ κινητήρα (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) με εύρος φορτίου από 30N έως 2400N και 3 τύποι είναι διαθέσιμα (εξωτερική, δεσμευμένη,μη δεσμευμένη). Προσαρμογές μπορούν να υποβληθούν σε επεξεργασία ανά αίτηση, όπως μήκος βίδες και άκρο βίδες, μαγνητικό φρένο, κωδικοποιητή, νάτλο anti-backlash, κλπ. και η βίδα μολύβδου μπορεί επίσης να είναι επικαλυμμένη με τεφλόν κατά το αίτημα.
Περιγραφές:
|
Ονομασία του προϊόντος |
86 mm υβριδικοί κινητήρες βήματος |
|
Σχήμα |
VSM86HSM |
|
Τύπος |
Υβριδικοί σταπτέρ κινητήρες |
|
Γωνία βήματος |
10,8° |
|
Τεχνολογία |
Τρία τέταρτα.8 |
|
ρεύμα (Α) |
6 |
|
Αντίσταση (Ω) |
0.5/0.8 |
|
Δυνατότητα επαγωγής (mH) |
4/8.5 |
| Σωλήνες μολύβδου | 4 |
|
Διάστημα κινητήρα (mm) |
76/114 |
| Θερμοκρασία περιβάλλοντος | -20°C ~ +50°C |
| Αύξηση της θερμοκρασίας | 80 χιλιάρικα. |
| Δυνατότητα διηλεκτρικής | 1mA Max. @ 500V, 1KHz, 1 δευτερόλεπτο. |
| Αντίσταση μόνωσης | 100MΩ Min. @500Vdc |
Πιστοποιητικά:
Ηλεκτρικές παραμέτρους:
| Μέγεθος κινητήρα |
Τετάρτη / Φάση (V) |
Τρέχων / Φάση (Α) |
Αντίσταση / Φάση (Ω) |
Δυνατότητα επαγωγής / Φάση (mH) |
Αριθμός Σωλήνες μολύβδου |
Ινηρτία του περιστροφίου (g.cm)2) |
Βάρος του κινητήρα (γ) |
Διάστημα κινητήρα L (μμ) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Προδιαγραφές και παραμέτρους απόδοσης της μολύβδινης βίδες:
|
Διάμετρος (μμ) |
Σημείωση: (μμ) |
Βήμα (μμ) |
Δυναμική αποσύνδεσης (Ν) |
| 15.875 | 2.54 | 0.0127 | 2000 |
| 15.875 | 3.175 | 0.015875 | 1500 |
| 15.875 | 6.35 | 0.03175 | 200 |
| 15.875 | 12.7 | 0.0635 | 50 |
| 15.875 | 25.4 | 0.127 | 20 |
Σημείωση: Για περισσότερες προδιαγραφές μολύβδου, παρακαλούμε επικοινωνήστε μαζί μας.
Σχέδιο εξωτερικού περιγράμματος κινητήρα VSM86HSM:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Σχέδιο περίγραμμα του τυποποιημένου οχήματος οχήματος οχήματος οχήματος οχήματος:
Σημειώσεις:
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
|
Σκλήρυνση S (μμ) |
Διάσταση Α (μμ) |
Διάσταση Β (mm) | |
| Λ = 76 | L = 114 | ||
| 12.7 | 29.7 | 0 | 0 |
| 19.1 | 36.1 | 2.1 | 0 |
| 25.4 | 42.4 | 8.4 | 0 |
| 31.8 | 48.8 | 14.8 | 0 |
| 38.1 | 55.1 | 21.1 | 0 |
| 50.8 | 67.8 | 33.8 | 0 |
| 63.5 | 80.5 | 46.5 | 8.5 |
86 mm Υβριδικός σταπτήρας κινητήρας πρότυπο μέσω σταθερού κινητήρα περίγραμμα σχέδιο:
Σημειώσεις:
Το μήκος της βίδες μολύβδου μπορεί να προσαρμοστεί
Προσαρμοσμένη μηχανική είναι βιώσιμη στο τέλος της μολύβδου βίδα
Δείκτης ταχύτητας και ώθησης:
86 σειράς 76mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ15.88mm μολύβδης βίδα)
86 σειρά 114mm μήκος κινητήρα διπολική οδήγηση Chopper
100% συχνότητα παλμού ρεύματος και καμπύλη ώθησης (Φ15.88mm μολύβδης βίδα)
| Πρωτεύον (mm) | Γραμμική ταχύτητα (mm/s) | |||||||||
| 2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
| 3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
| 6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
| 12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
| 25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Προϋπόθεση δοκιμής:
Ελικοπτέρου κίνηση, χωρίς ράμπα, μισή μικρο-stepping, κίνηση τάση 40V
Περιοχές εφαρμογής:
Μηχανές εργαλείων CNC:Οι υβριδικοί μοτοσυκλέτες βήματος 86 mm χρησιμοποιούνται ευρέως στα εργαλεία μηχανών CNC για τον έλεγχο της κίνησης και της θέσης των εργαλείων κοπής για την επίτευξη υψηλής ακρίβειας επεξεργαστικών εργασιών.
Εξοπλισμός αυτοματισμού:Οι υβριδικοί σταπτέρ κινητήρες 86 mm μπορούν να χρησιμοποιηθούν σε διάφορους εξοπλισμούς αυτοματισμού, όπως αυτόματες συσκευαστές, αυτόματα συστήματα διαλογής, αυτοματοποιημένες γραμμές παραγωγής κ.λπ.,για τον έλεγχο της κίνησης και της θέσης.
3D εκτύπωση:Στο πεδίο της 3D εκτύπωσης, χρησιμοποιούνται 86 mm υβριδικοί σταδιακοί κινητήρες για τον έλεγχο της θέσης και της κίνησης της κεφαλής εκτύπωσης για να πραγματοποιηθούν ακριβείς εργασίες εκτύπωσης.
Ιατρικές συσκευές:Οι υβριδικοί μοτέρ βήματος 86 mm χρησιμοποιούνται ευρέως σε ιατρικές συσκευές, όπως ιατρικές αντλίες σύριγγας, ιατρικά ρομπότ, ιατρικό εξοπλισμό σάρωσης κ.λπ. για ακριβή έλεγχο θέσης και έλεγχο κίνησης.
Εξοπλισμός τηλεπικοινωνιών:Οι υβριδικοί σταπτέρ κινητήρες 86 mm μπορούν να χρησιμοποιηθούν για την ακριβή τοποθέτηση και τον έλεγχο σε εξοπλισμό τηλεπικοινωνιών, όπως το σύστημα τοποθέτησης κερατάκων επικοινωνίας,ακριβής έλεγχος του εξοπλισμού οπτικών ινών.
Μηχανές και συσκευές για την κατασκευή υφασμάτων:Στην κλωστοϋφαντουργική βιομηχανία, τα υβριδικά μοτέρ βήματος 86 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο των μηχανών πλέξης, των πλεκτών και άλλων εξοπλισμού για να εξασφαλιστεί η ακρίβεια και η σταθερότητα της κλωστοϋφαντουργικής διαδικασίας.
Ρομποτική:Οι 86 mm υβριδικοί βήμα κινητήρες μπορούν να χρησιμοποιηθούν σε διάφορες εφαρμογές ρομποτικής, συμπεριλαμβανομένων βιομηχανικών ρομπότ, ρομπότ υπηρεσιών, συνεργατικών ρομπότ κλπ., για ακριβή κίνηση και λειτουργία.
Συστήματα αυτοματοποιημένης αποθήκευσης:Σε αυτοματοποιημένα συστήματα αποθήκευσης και εφοδιασμού, τα υβριδικά μοτέρ 86 mm μπορούν να χρησιμοποιηθούν για τον έλεγχο μεταφορικών ιμάντων, ανελκυστήρων,Εγκαταστάτες και λοιπό εξοπλισμό για την επίτευξη ακριβούς τοποθέτησης και χειρισμού αντικειμένων.
Πλεονέκτημα:
Η ομαλή και ακριβής κίνηση:Οι 86 mm υβριδικοί βήμα κινητήρες μπορούν να επιτύχουν ομαλή και ακριβή κίνηση λόγω της εγγενούς ανάλυσης βήμα.μείωση του κινδύνου δονήσεων και διασφάλιση υψηλής ποιότητας απόδοσης.
Μεγάλη ροπή σε χαμηλές στροφές:Οι υβριδικοί σταπτέρ κινητήρες παρέχουν υψηλή ροπή παραγωγής ακόμη και σε χαμηλές ταχύτητες, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν ισχυρή κράτηση ή ροπή εκκίνησης.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό σε περιπτώσεις όπου ο κινητήρας πρέπει να διατηρήσει τη θέση του ενάντια σε εξωτερικές δυνάμεις.
Ευρύ φάσμα ανάλυσης βήματος:Με τη χρήση τεχνικών μικρο-αποκλίσεων, ο κινητήρας μπορεί να χωρίσει κάθε βήμα σε μικρότερα υπο-βήματα,που οδηγεί σε πιο ομαλή κίνηση και βελτιωμένη ακρίβεια θέσης.
Εύκολη οδήγηση και έλεγχος: Οι υβριδικοί σταπτέρ κινητήρες έχουν μια απλή αρχιτεκτονική κίνησης και ελέγχου, χρησιμοποιώντας συνήθως σήματα παλμού και κατεύθυνσης.Αυτό τους καθιστά εύκολο να ενσωματωθούν σε διάφορα συστήματα ελέγχου, μειώνοντας την πολυπλοκότητα και το χρόνο ανάπτυξης.
Υψηλή αξιοπιστία και αντοχή:Οι 86 mm υβριδικοί βήμα κινητήρες είναι γνωστοί για την ανθεκτικότητα και τη μακρά διάρκεια ζωής τους.χωρίς να θίγεται η απόδοση.
Αποδοτική λύση:Οι υβριδικοί σταπτέρ κινητήρες προσφέρουν μια οικονομικά αποδοτική λύση σε σύγκριση με άλλες τεχνολογίες ελέγχου κίνησης, όπως οι σερβοκινητήρες.καθιστώντας τα κατάλληλα για εφαρμογές όπου οι προϋπολογιστικές εκτιμήσεις είναι σημαντικές.
Πολυδιάστατες εφαρμογές:Οι υβριδικοί μοτέρ βήματος 86 mm βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της ρομποτικής, της αυτοματοποίησης, της κατασκευής, της 3D εκτύπωσης, του ιατρικού εξοπλισμού και άλλων.Η ευελιξία τους τους επιτρέπει να χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών που απαιτούν ακριβή θέση και έλεγχο.
Απαιτήσεις επιλογής κινητήρα:
∆ιακίνηση/κατεύθυνση τοποθέτησης
Απαιτήσεις φορτίου
∆εσχέσεις για τα εγκεφαλικά επεισόδια
Απαιτήσεις τελικής επεξεργασίας
∆ιατάξεις ακρίβειας
Απαιτήσεις ανατροφοδότησης του κωδικοποιητή
∆ιατάξεις χειροκίνητης προσαρμογής
Περιβαλλοντικές απαιτήσεις
Εργαστήριο παραγωγής:
